廃番になった壁埋め込み型小便器センサを壁の中の処理だけで再生。
メーカーの壁埋め込み型の廃番品を幅広くカバー。小便器本体の交換が不要のため、施工時間も費用も大幅に抑えられます。
- ご購入時の注意点
- RB-32・33(K)系統のご注意点 RB-95・100系統のご注意点 適合確認表
- 当社へ施工を希望されるお客様へ
- 施工受付開始のご案内 現場調査シート
製品の特長
-
TOTO/INAX製の多くの廃番品に対応。
- 枠があるタイプや150角タイプなど、壁埋め込み型の様々な廃番品に対応。施工後の見た目を損なうことなく、今まで通りに使えます。
-
約30分で施工完了・コストは約1/3。
- 部品交換のみの小規模施工で、長時間のトイレ閉鎖は不要。改装費用も全面交換する場合の約1/3に抑えられます。
-
トイレ全体の断水不要※。
- 既設の止水栓を活かすため断水は交換する便器だけ。他の小便器は使えるため、利用者の負担は最小限に。
※既設側の止水栓が固着している場合など、トイレ全体の断水が必要になる場合もございます。
-
AC100V式/乾電池式の
2タイプ。 - 現場の状況により電源方式をお選びいただけます。
-
電池寿命は約10年※
- 省エネ性に優れ、1日100回の利用で約10年間使用可能。交換頻度が少なく経済的です。
※付属の単3アルカリ電池4本で、100回/日の場合。
ラインナップ
（図面・取説）
| メーカー | 代表品番 | 適合品番 | 電源方式 | 定価(税別) | 図面 | 取説 | リンク |
|---|---|---|---|---|---|---|---|
| TOTO | TEA85 | RB-85 | AC100V式 | ￥70,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA85 | RB-85AD | 乾電池式 | ￥70,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95・TEA96 | RB-95 | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95・TEA96 | RB-95AD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95D・TEA96D | RB-95D | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95P・TEA96P | RB-95P | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95P・TEA96P | RB-95PAD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95L・TEA96L | RB-95L | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA95LD・TEA96LD | RB-95LD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA99・TEA100 | RB-100 | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA99D・TEA100D | RB-100D | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA99L・TEA100L | RB-100L | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA99LD・TEA100LD | RB-100LD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA150 | RB-150 | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| TOTO | TEA150D | RB-150D | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | AMU200・AMU201 | RB-200D | 乾電池式 | ￥70,000 | PDF DXF | お問い合わせ | |
| INAX | AMU202 | RB-202D | 乾電池式 | ￥70,000 | PDF DXF | お問い合わせ | |
| INAX | 【前期型】OK-32 | RB-32 | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【前期型】OK-32 | RB-32AD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【前期型】OK-33 | RB-33 | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【前期型】OK-33 | RB-33AD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【後期型】OK-32 | RB-32K | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【後期型】OK-32 | RB-32KAD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【後期型】OK-33 | RB-33K | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | 【後期型】OK-33 | RB-33KAD | 乾電池式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | OK-23 | RB-23L | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| INAX | OK-31 | RB-31 | AC100V式 | ￥66,000 | PDF DXF | お問い合わせ | |
| オプション部品（交換用止水栓） | RB-95 | SVS-95 | オープン価格 | PDF DXF | お問い合わせ | ||
| オプション部品（交換用止水栓） | RB-100 | SVS-100 | オープン価格 | PDF DXF | お問い合わせ | ||
| オプション部品（交換用止水栓） | RB-32 | SVS-32 | オープン価格 | PDF DXF | お問い合わせ | ||
| オプション部品（交換用止水栓） | RB-32K | SVS-32K | オープン価格 | PDF DXF | お問い合わせ |
動画
設置例
-
Before

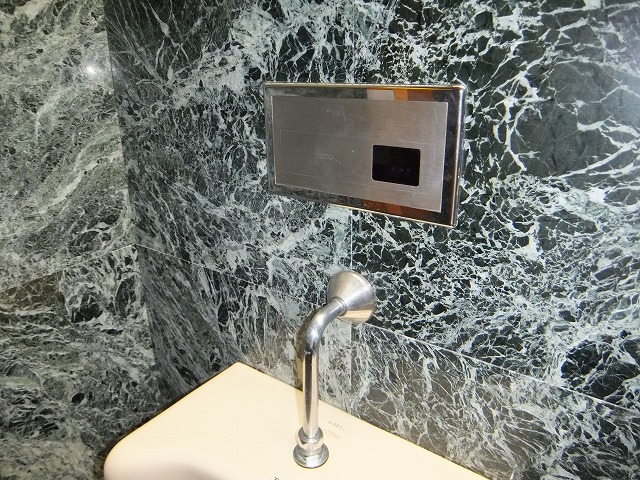

TEA95L（長方形タイプ） -
After

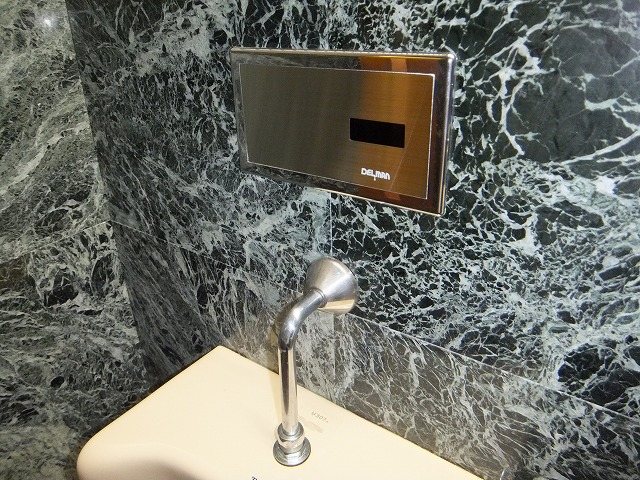

RB-95L
-

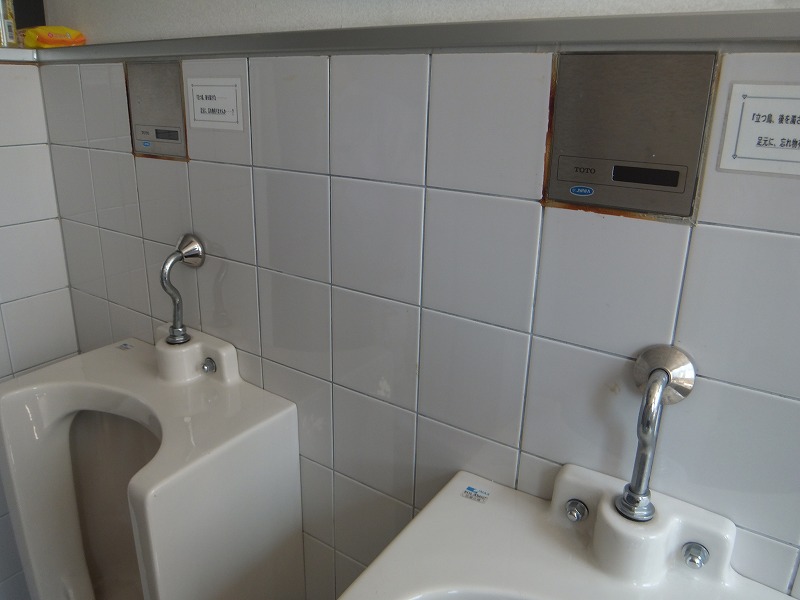

Before
TEA150（150角タイプ） -

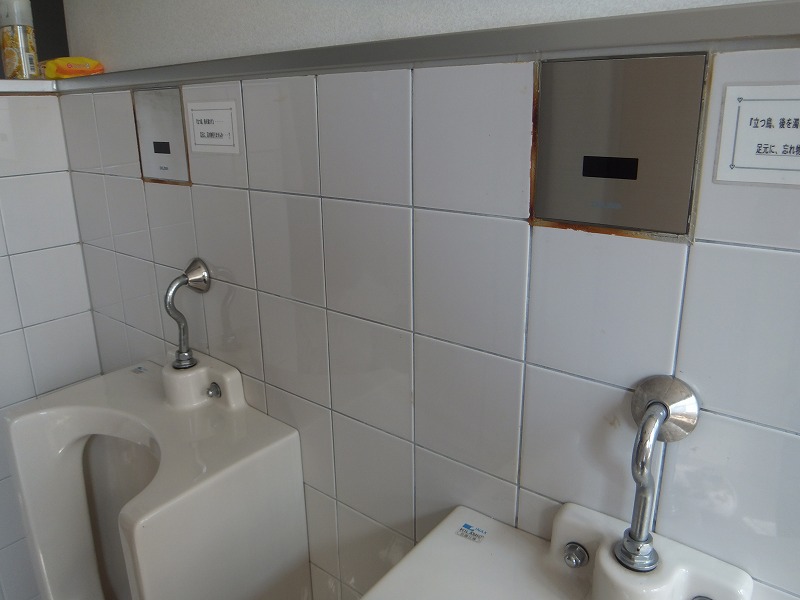

After
RB-150
-
Before

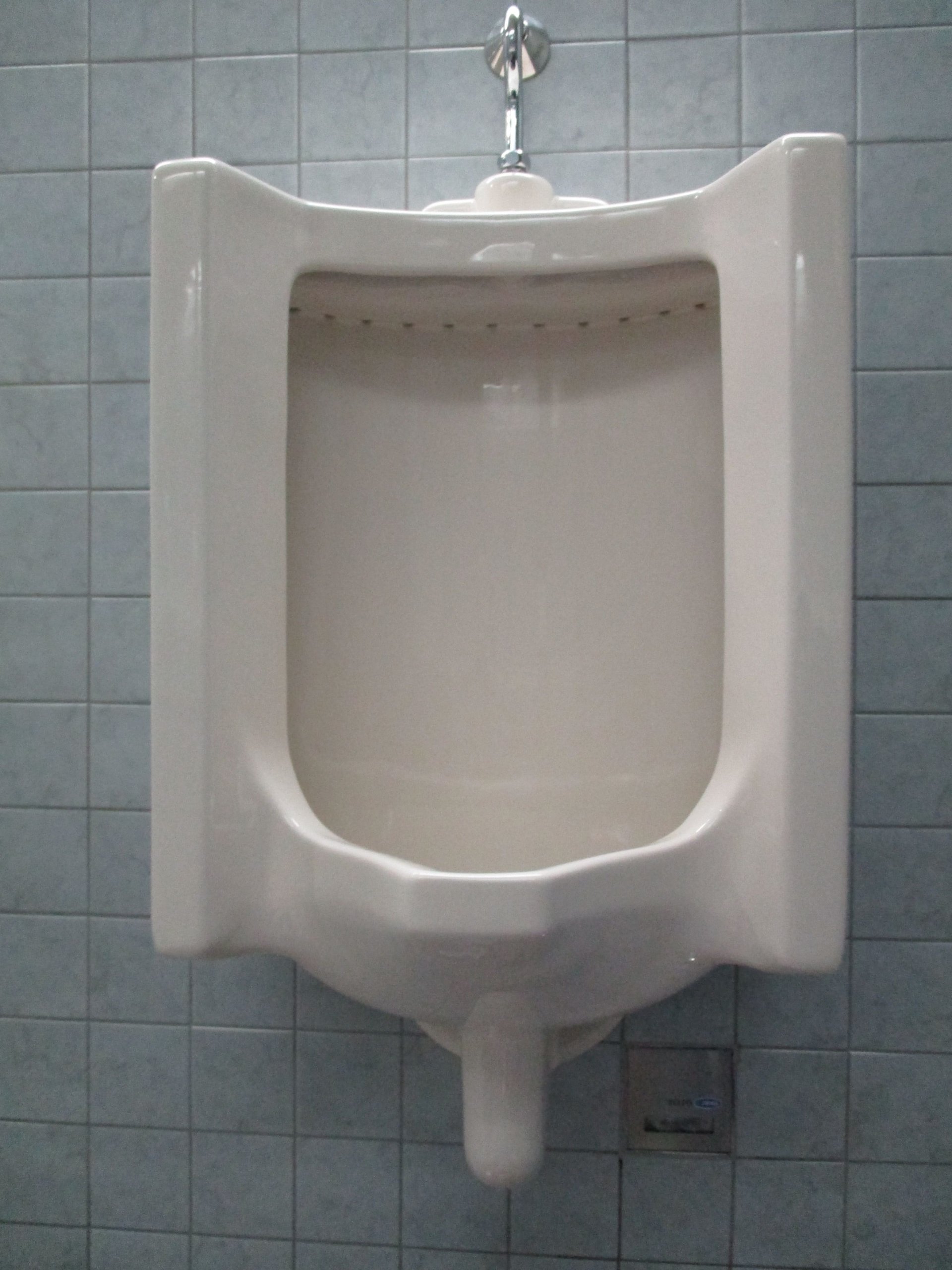

TEA95（足元センサ） -

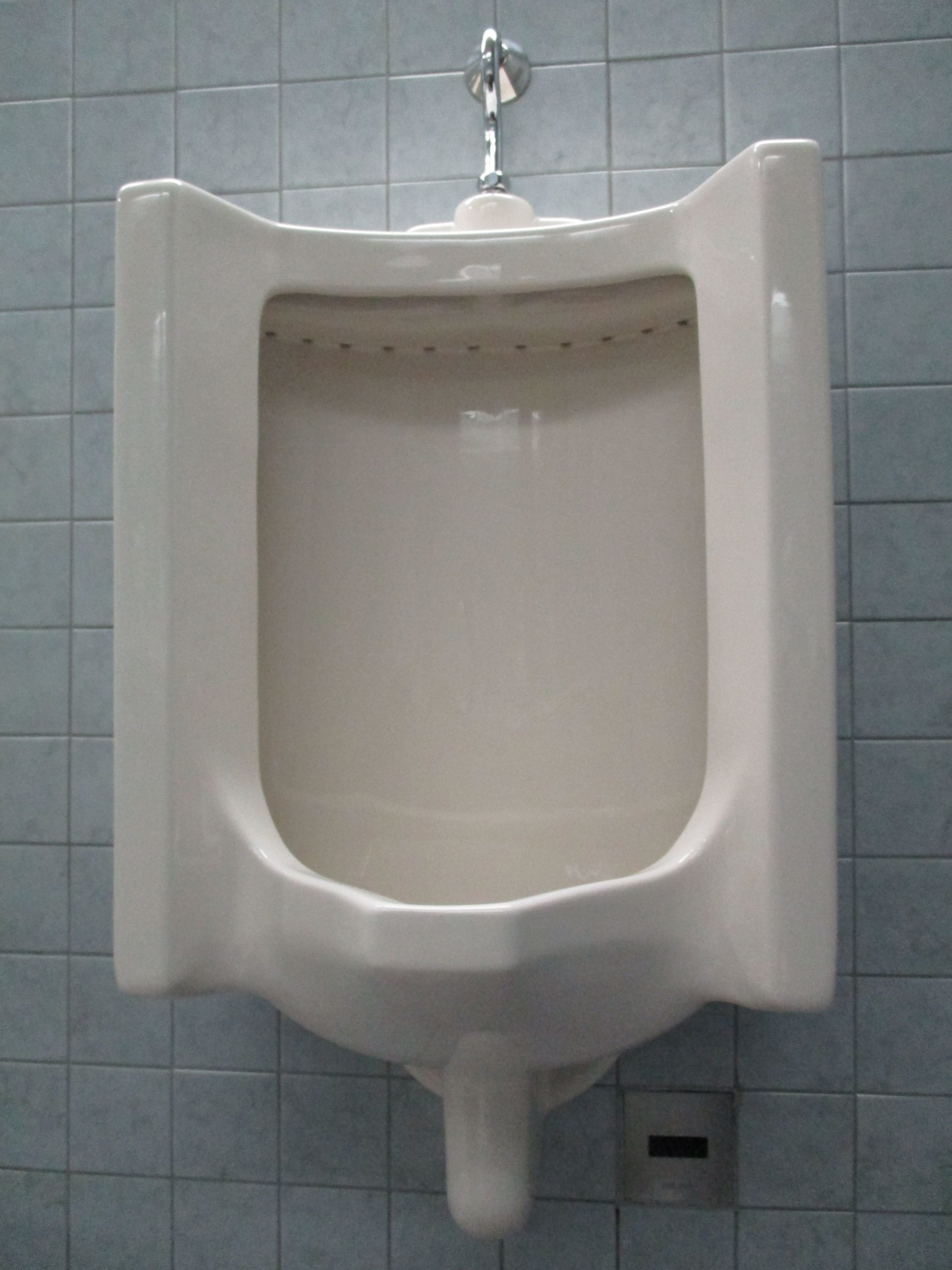

After
RB-95
-

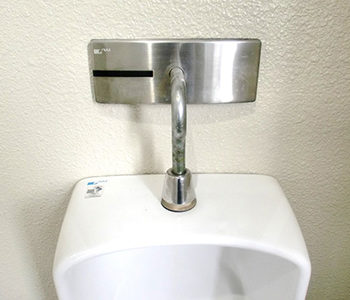

Before
INAX AMU-200系 -

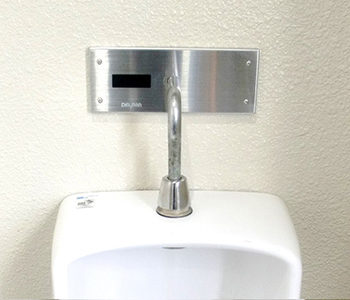

After
RB-200D
製品仕様
| 電源 | AC100V 式 |
|---|---|
| 使用温度範囲 | 1～40℃以内 |
| 使用流体 | 1～40℃以内 |
| 使用水温範囲 | 上水（氷結、ゴミ等の異物の混入がないこと） |
| 感知距離設定 | 700mm・1000mm 切替え方式 |
| 本洗浄機能 | 有（2秒）・無 切替え方式 |
| 前洗浄機能 | 4秒・6秒・9秒・12 秒 切替え方式 |
| 手動洗浄機能 | 手動スイッチを1秒長押しすると洗浄 |
| 保守洗浄機能 | 最終使用後８時間ごとに自動洗浄 |
| 凍結防止機能 | 気温3℃以下になると15分ごとに洗浄 |
| LED表示 | ◆センサ反応時→赤色 LED 点灯（AC100V 式のみ） ◆異常検知時→赤色 LED 点滅（1秒に1回） |
| 電源 | DC6V（単3アルカリ乾電池4本） |
|---|---|
| 電池寿命 | 約10年 （1日100回 前洗浄［無］時 ※） |
| 耐圧 | 1.75MPa 1分間 |
| 使用圧力範囲 | 0.05〜0.75MPa |
| 使用温度範囲 | 1～40℃以内 |
| 使用水温範囲 | 1～40℃以内 |
| 使用流体 | 上水（氷結、ゴミ等の異物の混入がないこと） |
| 感知距離設定 | 400mm・600mm 切替え方式 |
| 前洗浄機能 | 有（2秒）・無 切替え方式 |
| 本洗浄機能 | 4秒・6秒・9秒・12 秒 切替え方式 |
| 手動洗浄機能 | 手動スイッチを1秒長押しすると洗浄 |
| 保守洗浄機能 | 最終使用後８時間ごとに自動洗浄 |
| 凍結防止機能 | 気温3℃以下になると15分ごとに洗浄 |
| LED表示 | ◆センサ反応時→赤色 LED 点灯（AC100V 式のみ） ◆異常検知時→赤色 LED 点滅（1秒に1回） |

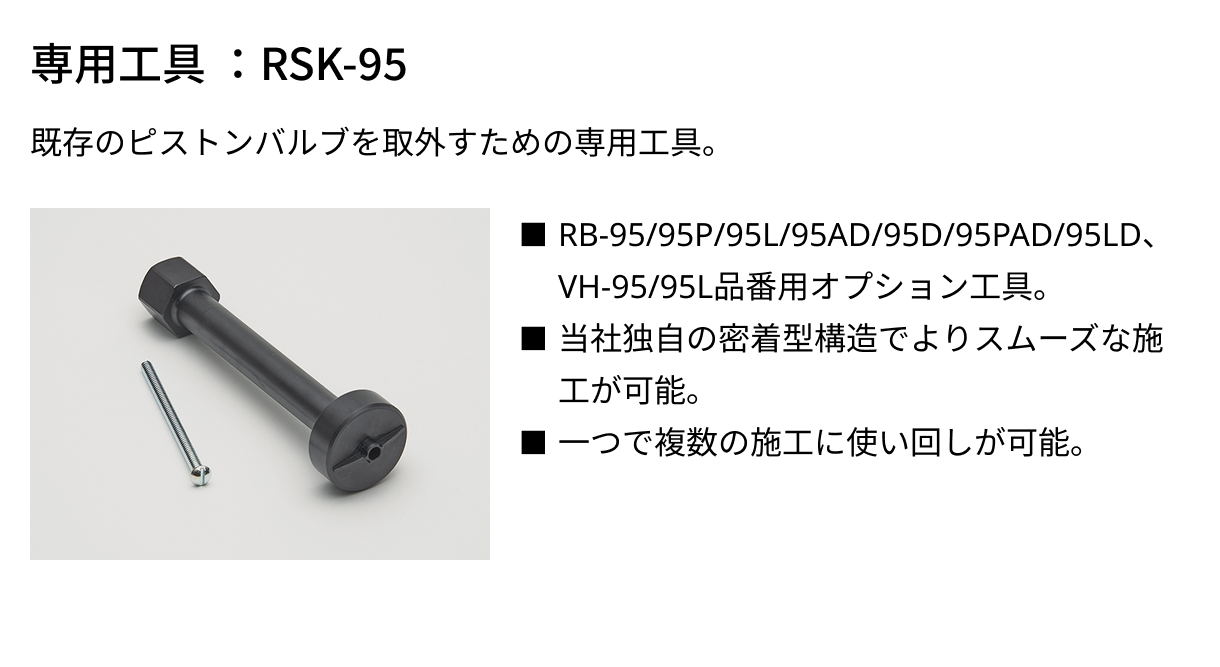

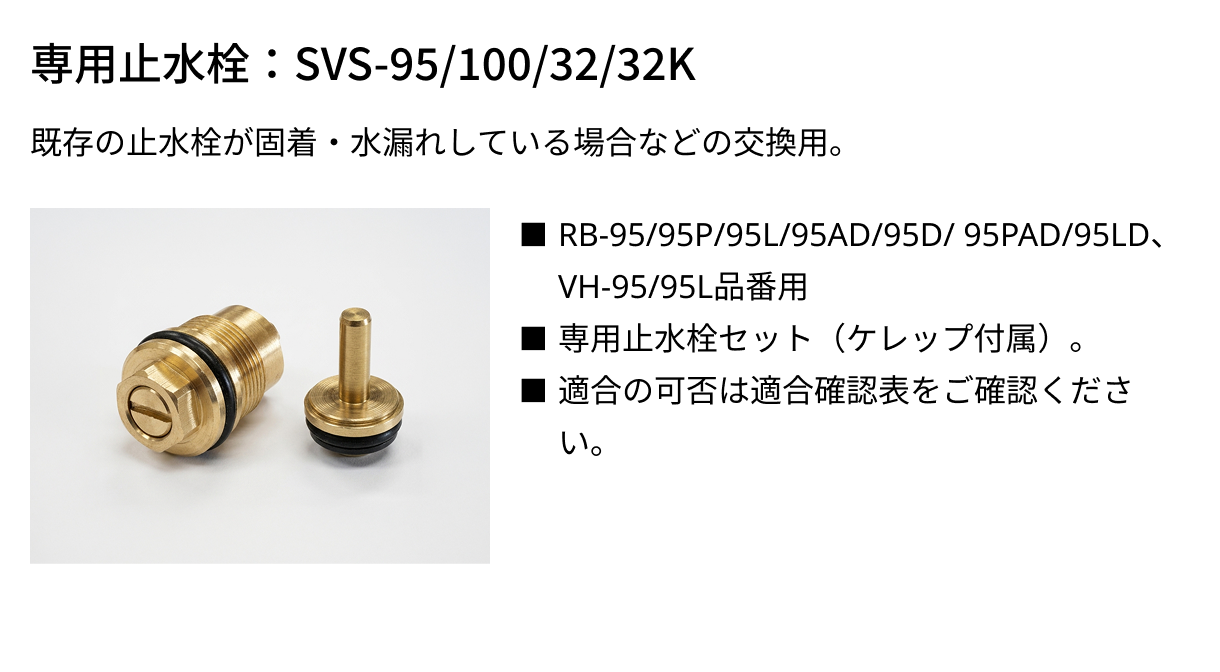

別売りオプション
取扱について
基本動作

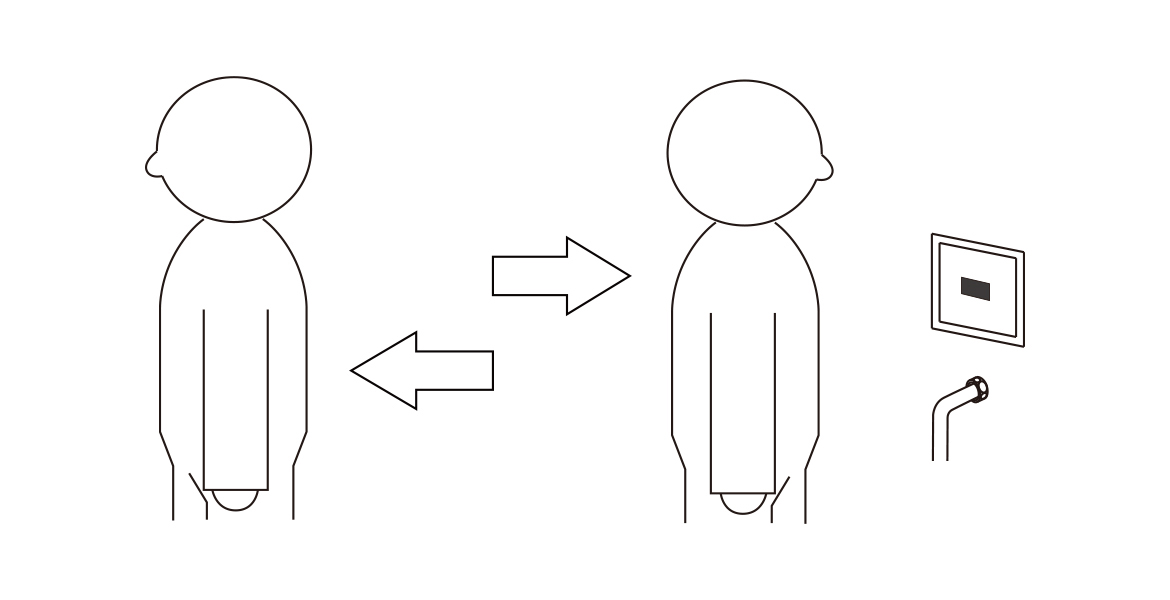

- 本体の前に立つと、センサが感知して洗浄（前洗浄）を行います。
その後、一定時間が経過した後に離れると、自動的に洗浄（本洗浄）を行います。

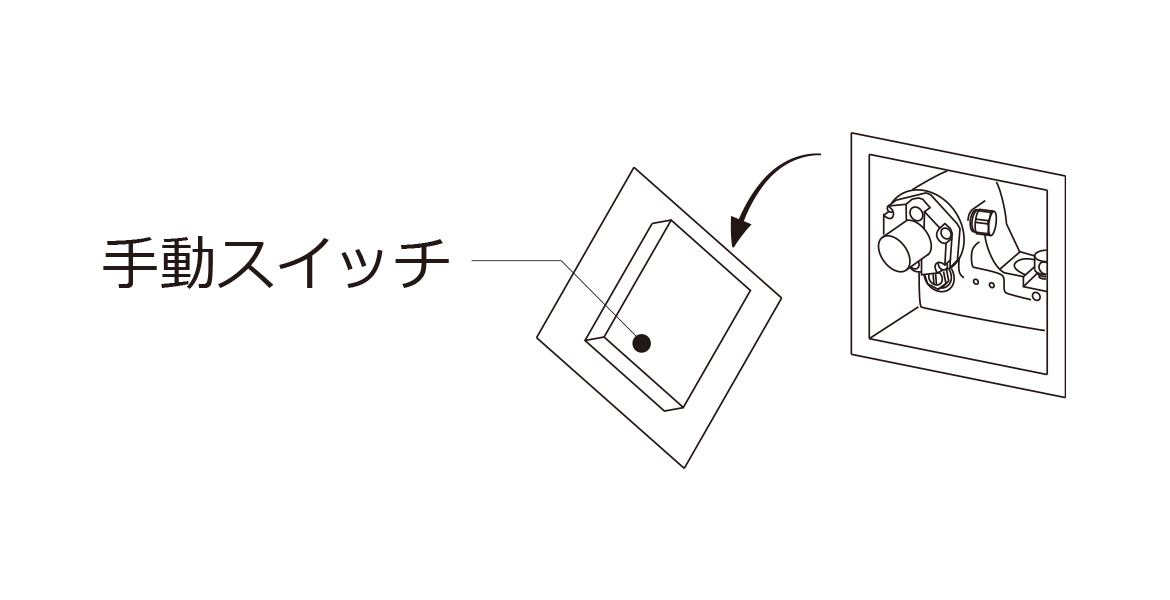

手動スイッチによる洗浄
- パネル部を吸盤で取外し、センサ背面の手動スイッチを１秒以上長押しすると、洗浄が行われます。清掃の時などにご活用ください。
- 前洗浄「無」の設定の場合は、前洗浄は行われません。各機能の設定については「03.各機能の設定」を参考にしてください。
- 本体の前に立つ時間が短い（８秒未満）場合は、本洗浄は行われません。
- 黒い衣服は感知しにくいことがあります。
- 設備保護のため、使用していない時にも水が流れることがあります。

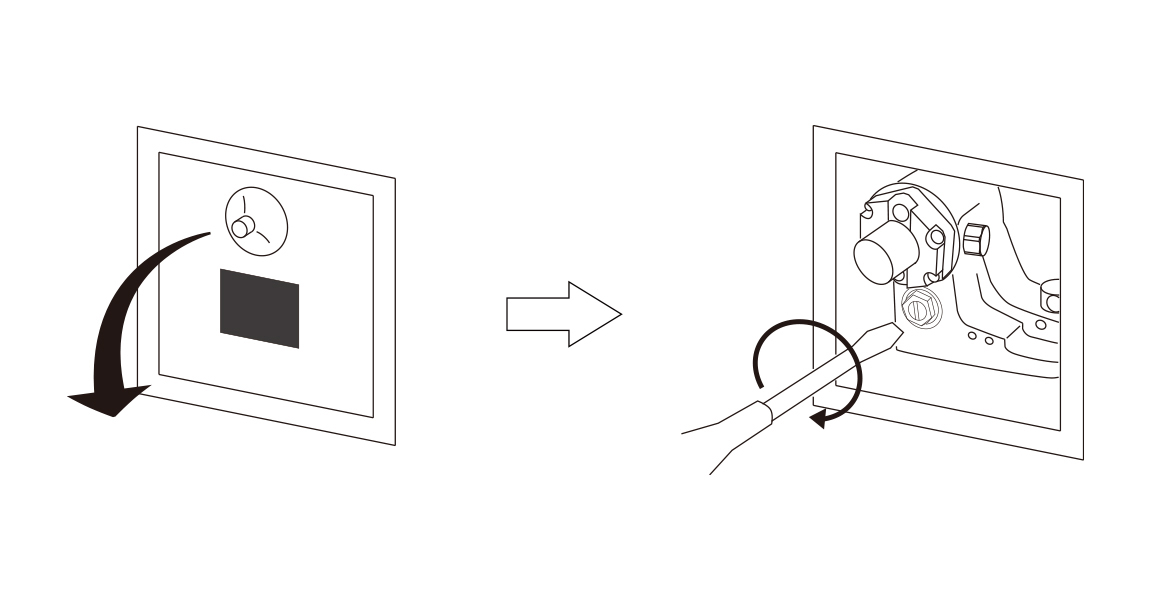

- 吸盤でセンサパネルを取外し、マイナスドライバで止水栓を操作することで調節することができます。
- 上記方法で改善されない場合やご不明な点は、弊社サービス窓口へご連絡ください。

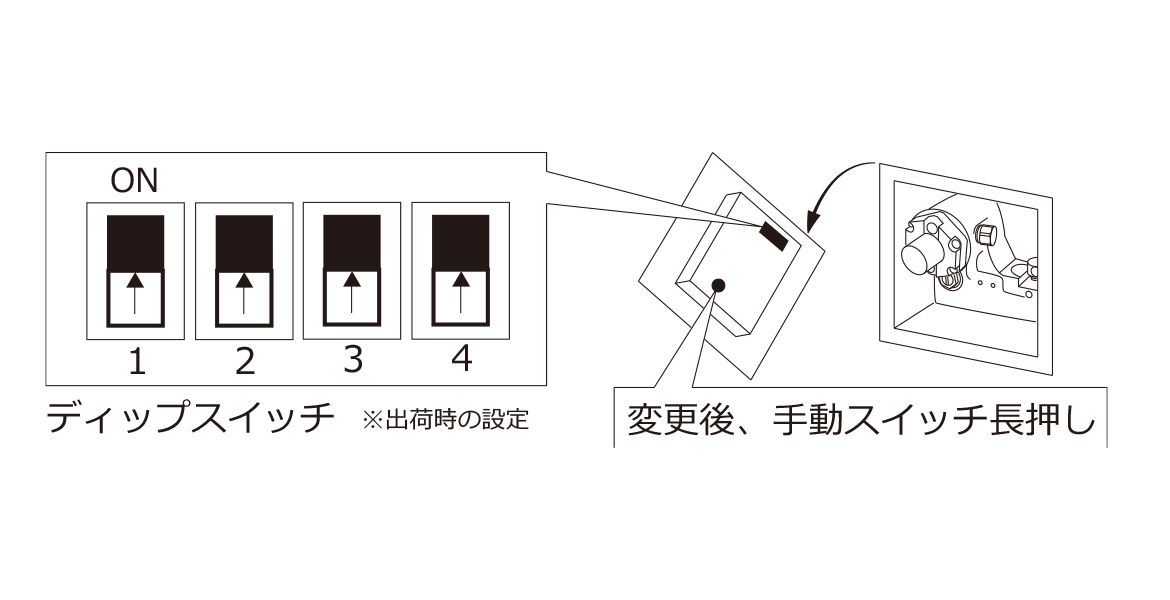

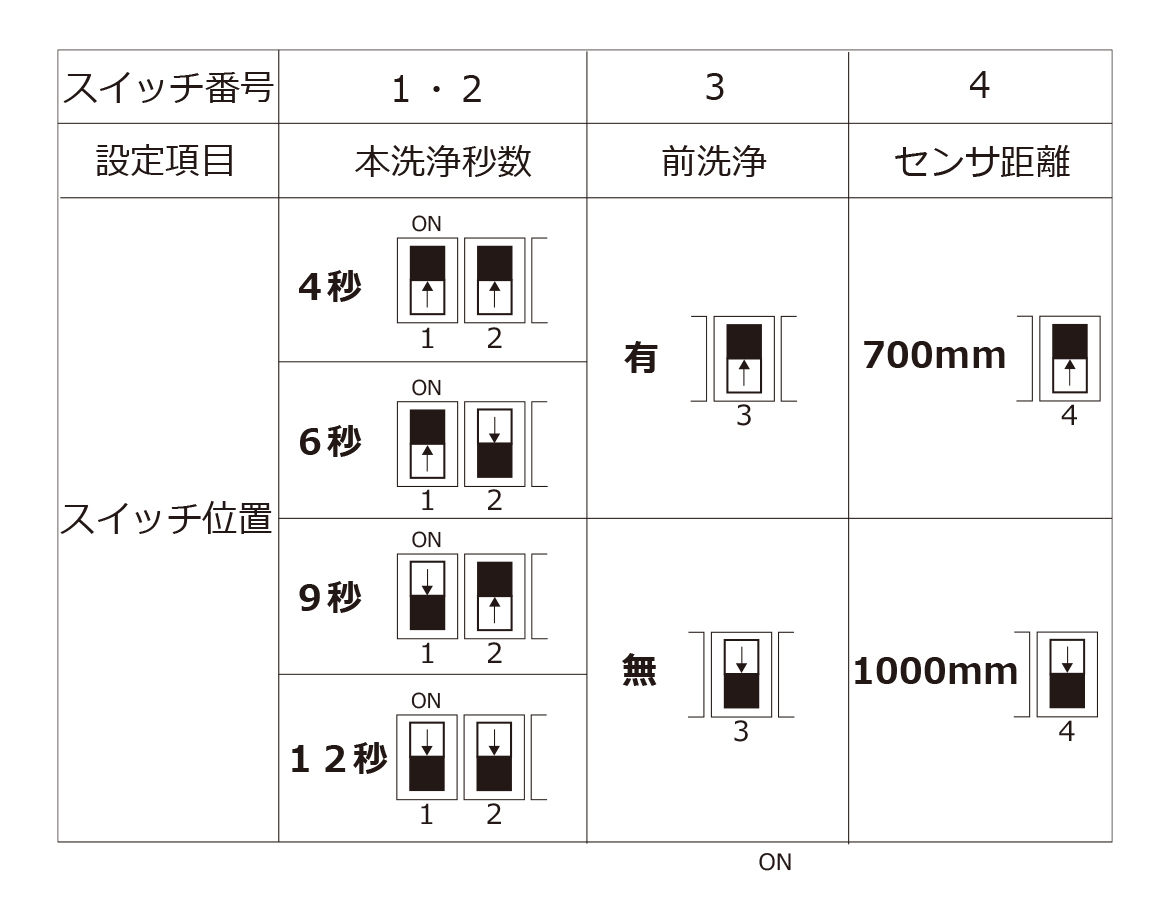

- 吸盤でセンサパネルを取外し、裏側にあるディップスイッチの切替えにより、下記の設定を変更することができます。
変更後は手動スイッチを1秒以上長押し（洗浄）で、設定変更が完了します。

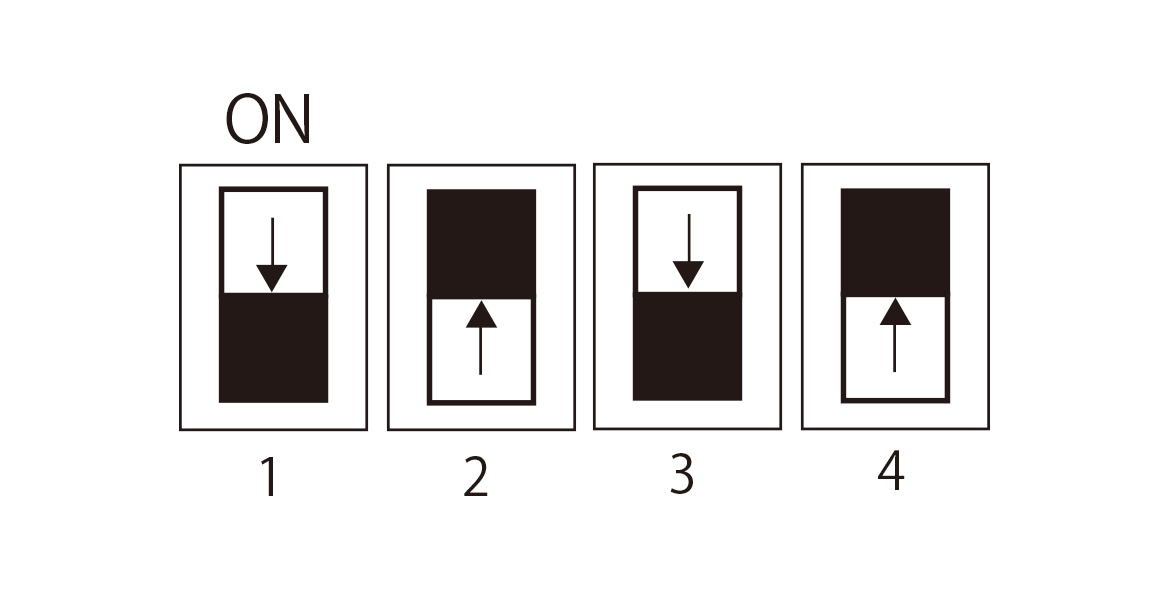

- 【例】本洗浄９秒、前洗浄なし、センサ距離400mmの設定にしたい場合、図のようにスイッチを変え、手動スイッチを 1 秒以上長押しする。

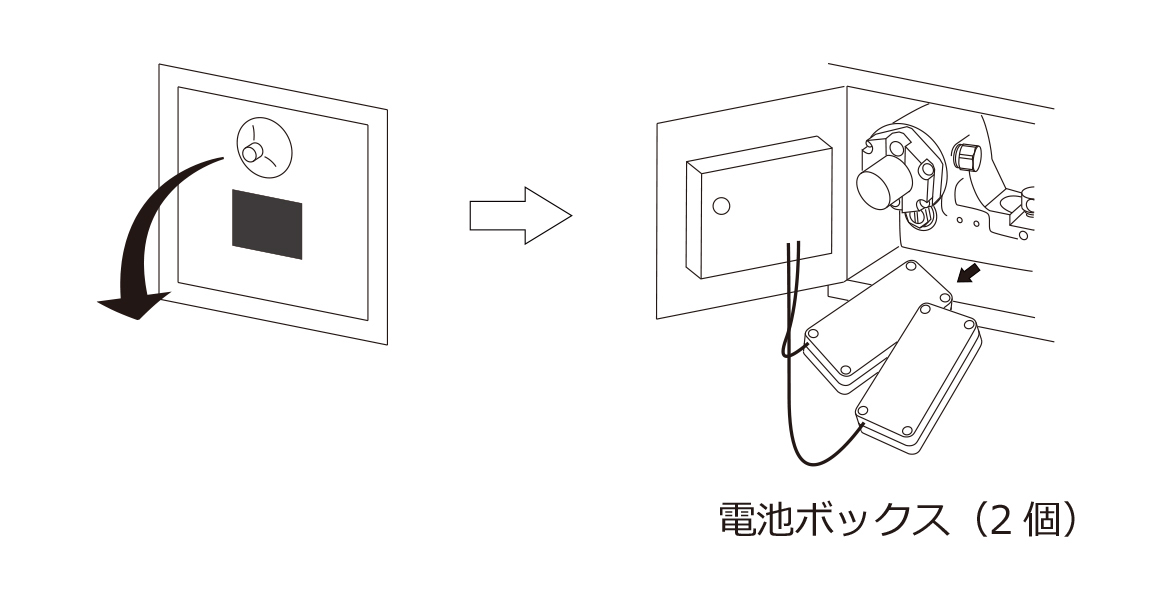

1吸盤でセンサパネルを取外し、電池ボックス×2個を取り出します。

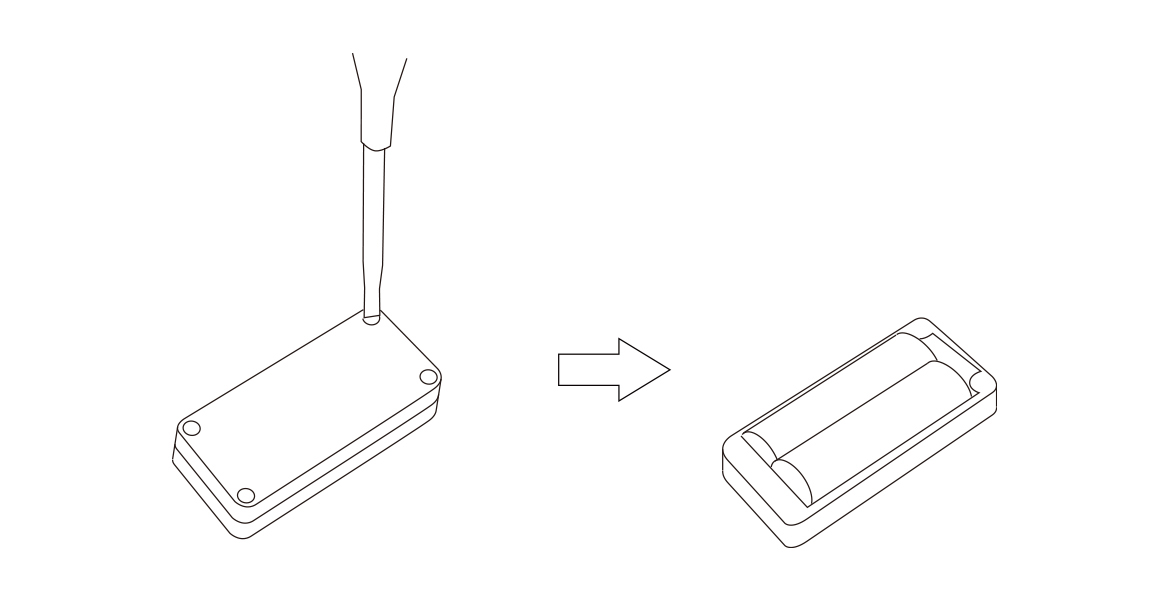

2プラスドライバで電池ボックスを開け、合計４本すべての電池を新しい電池と交換します。
正しい方向に装着し、もとに戻します。
正しい方向に装着し、もとに戻します。
- 電池を濡らさないようご注意ください。
- 同一メーカーのもので新品の単３アルカリ乾電池４本をご使用ください。
- マンガン乾電池、オキシライド乾電池、充電式電池には対応しておりません。
作業前に下記の事項を必ずご確認ください。

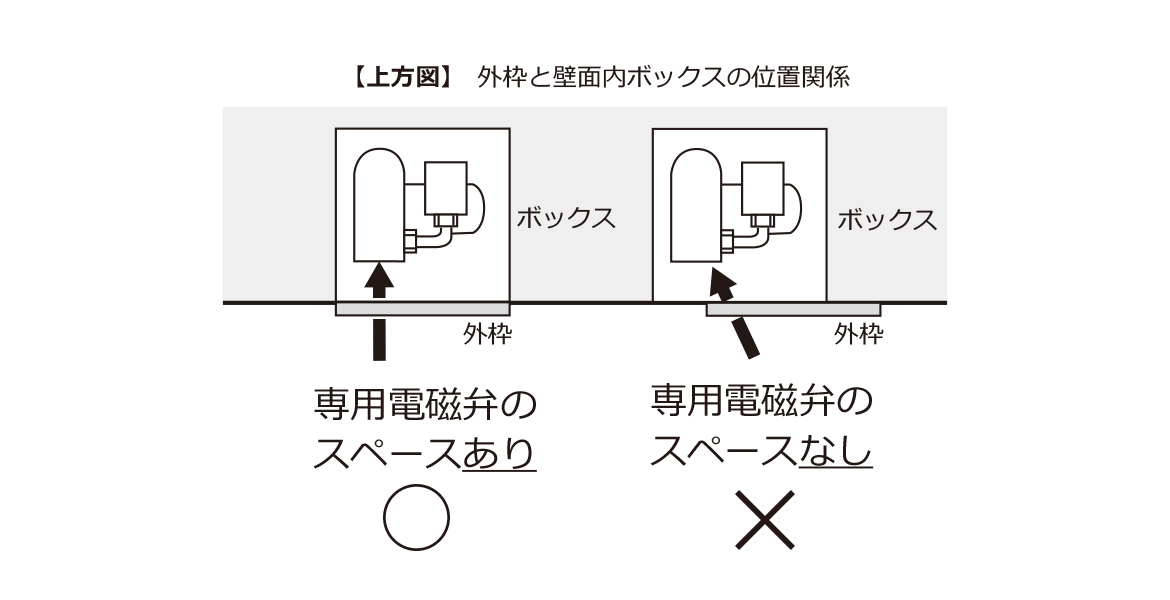

- ●既存品の外枠と壁面内ボックスの位置が大きくずれていたり、施工手順通りに設置されていない場合は設置ができないことがあります（図参照）。
- ●AC100V 式の場合は、必ず電源ブレーカーを落としてから作業してください。
- ●電気配線には絶縁処理など事故防止のための適切な処置を施し、電気工事は必ず有資格者（電気工事士）が行ってください。
- ●既存の配管、止水栓、洗浄管、継手部、構造部などに漏水がないことを確認してください。
吸盤でセンサパネルを外し、止水する
1電源コード類、コネクタ類を取外します。

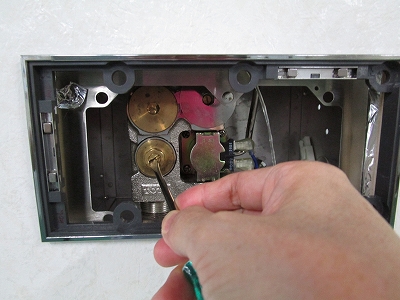

2マイナスドライバで止水します。

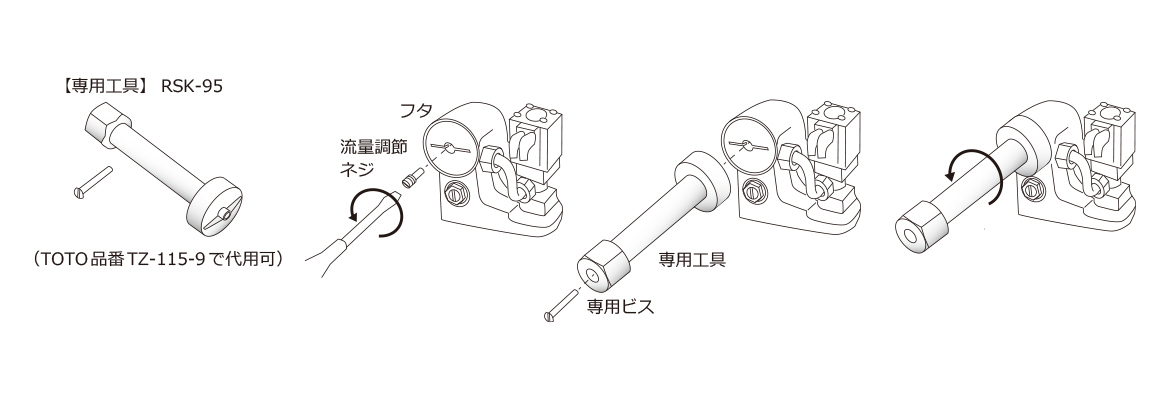

専用工具でピストンバルブフタを外す
3フタ中央の流量調節ネジをマイナスドライバで外し、専用ビスで専用工具とフタを密着させ、フタを取外します。しっかり密着されていないと、溝をなめたり破損の原因となりますのでご注意ください。マイナスドライバは、軸長100～125、刃幅6～7推奨です。

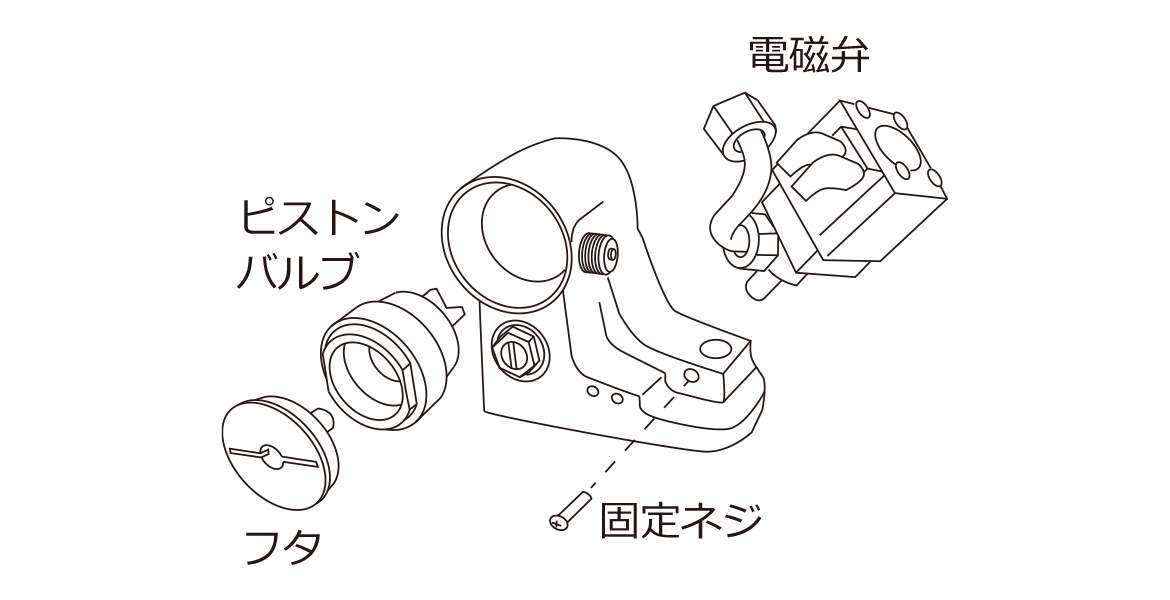

各部品を取外す
4フタ、ピストンバルブ、 電磁弁を取外します。
- 固定ネジは再利用するので紛失にご注意ください。

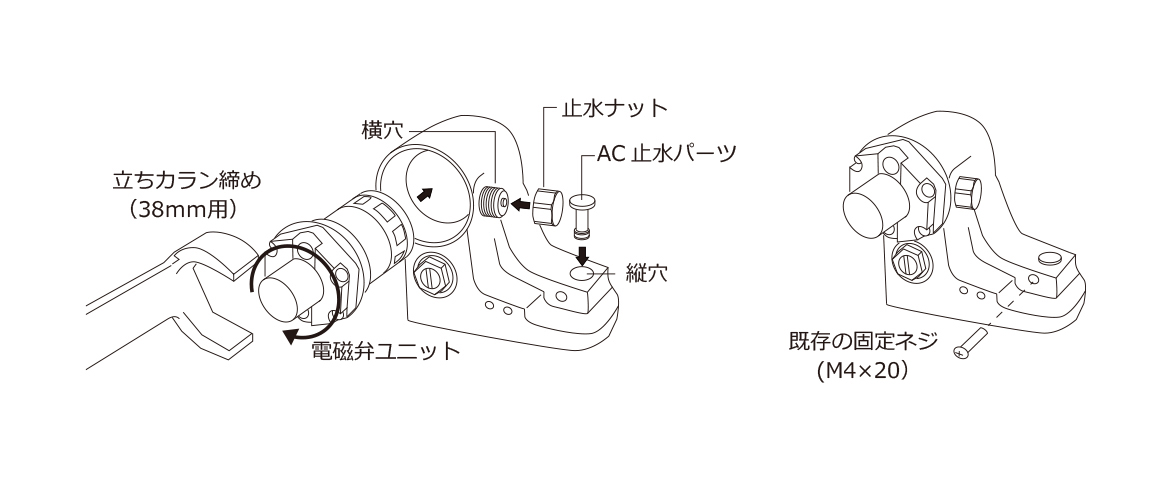

電磁弁ユニット、止水ナット、止水パーツを取付け止水する。
5ピストンバルブの位置に電磁弁ユニットをねじ込み、対辺38mm用の立ちカラン締めで固定します。 また横穴には止水ナットを、 縦穴には既存の固定ネジを使って止水パーツを固定します。
センサのお手入れ
- 週に1〜2回程度、センサの表面を柔らかい布などで拭いてください。
汚れがひどい時は中性洗剤を薄め、布などに含ませて拭き取ってください。
次に水を含ませた布をよく絞って洗剤を拭き取り、最後に乾拭きしてください。
漏水点検
- 吸盤を使ってセンサパネルを取外し、壁面内の漏水や劣化などを定期的に点検してください。

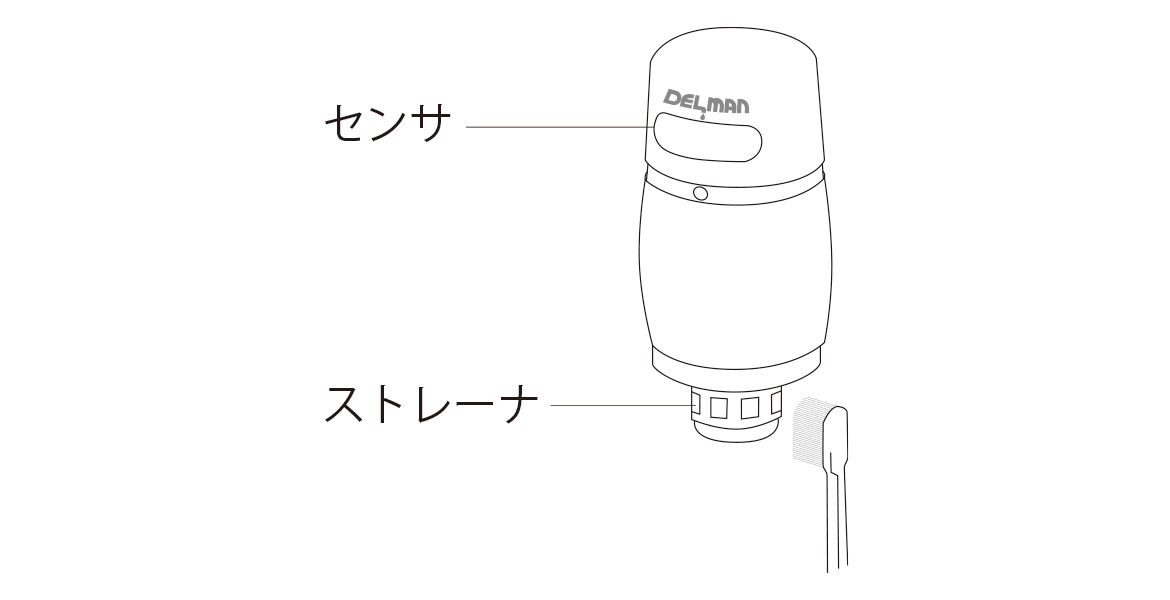

ストレーナの清掃
- 電磁弁にストレーナ（網）が設けられており、内部への異物の侵入を防いでおりますが、ここに異物が堆積すると、水の出る量が減少し充分な機能が発揮されません。
１ヶ月に1回程度、電磁弁を取外し、ブラシ等でストレーナを清掃してください（電磁弁の取外し方法について詳しくは、「05．お取付方法」をご参照ください）。
トラブル対処方法
- センサ窓の汚れ
- センサ部を清掃してください。
- 止水栓が閉じている
- 止水栓を開放してください。
- ストレーナのゴミ詰まり
- ストレーナの清掃をしてください。
- 止水栓が開いていない
- 止水栓を開放してください。
- 本管の水量が少ない
- 本体を取外し、本管の水量を確認してください。
- 電磁弁の接続
- 電磁弁の締め付け具合をもう一度ご確認ください。
- 電磁弁内のゴミ詰まり
- 電磁弁内に異物（ゴミ等）が侵入している可能性があります。弊社へご連絡ください。
- 部品の接続
- 電磁弁・止水パーツ・止水ナットの締付け具合をもう一度ご確認ください。
- 障害物など異常検知
- 障害物を除去してください（障がい者用バーの場合は図参照）。

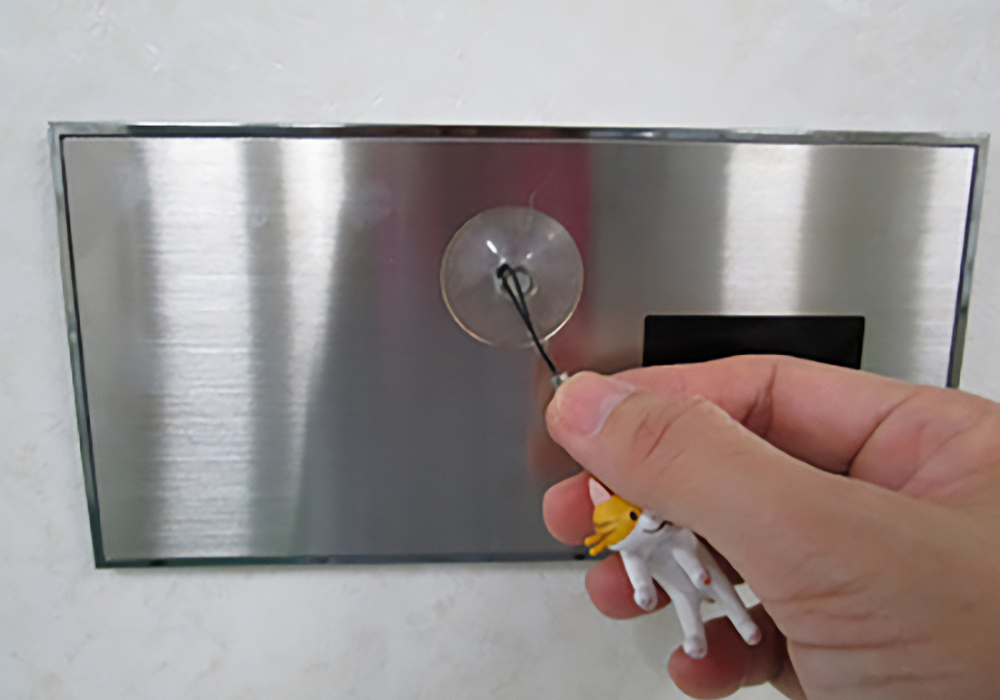

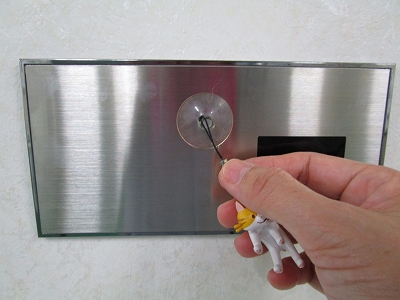

1吸盤でパネルを外します。
- 製品型番により、パネルや電磁弁形状が若干異なります。

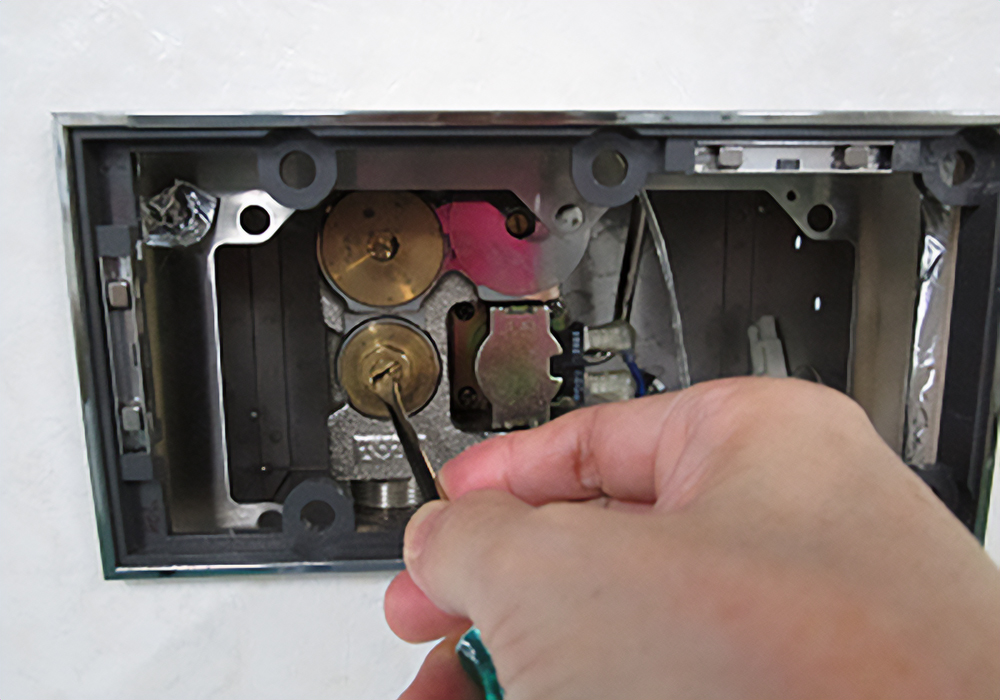

2止水栓を回し、止水します。

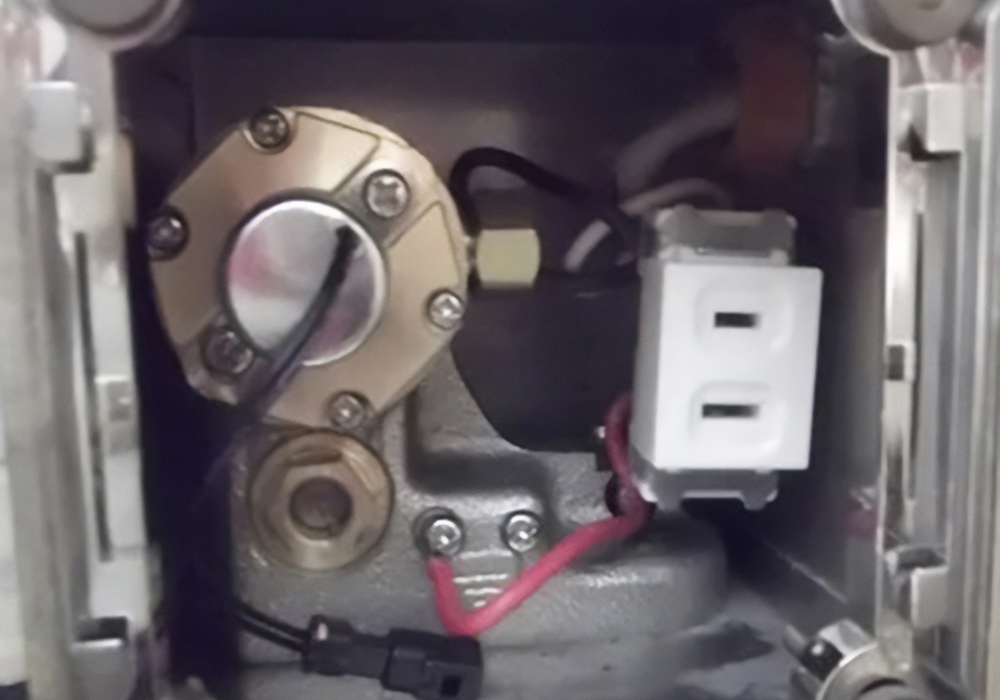

3電源コンセントを外します。

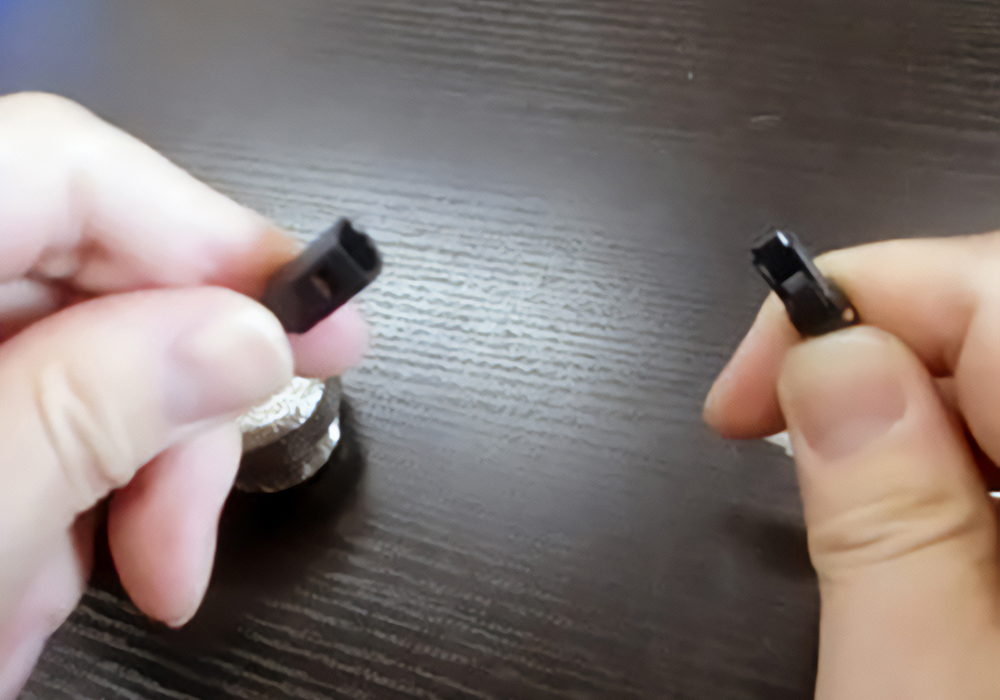

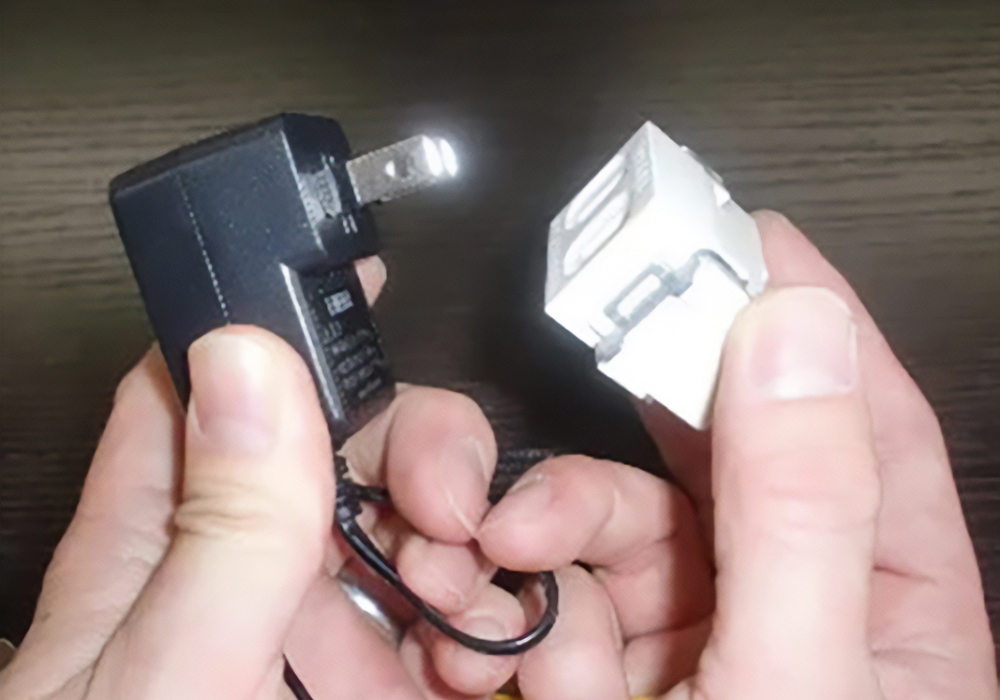

4電磁弁とセンサをつなぐコネクタを外します。無理に引っ張らずオス側に押し込むツメがあるので押し込んで外してください。

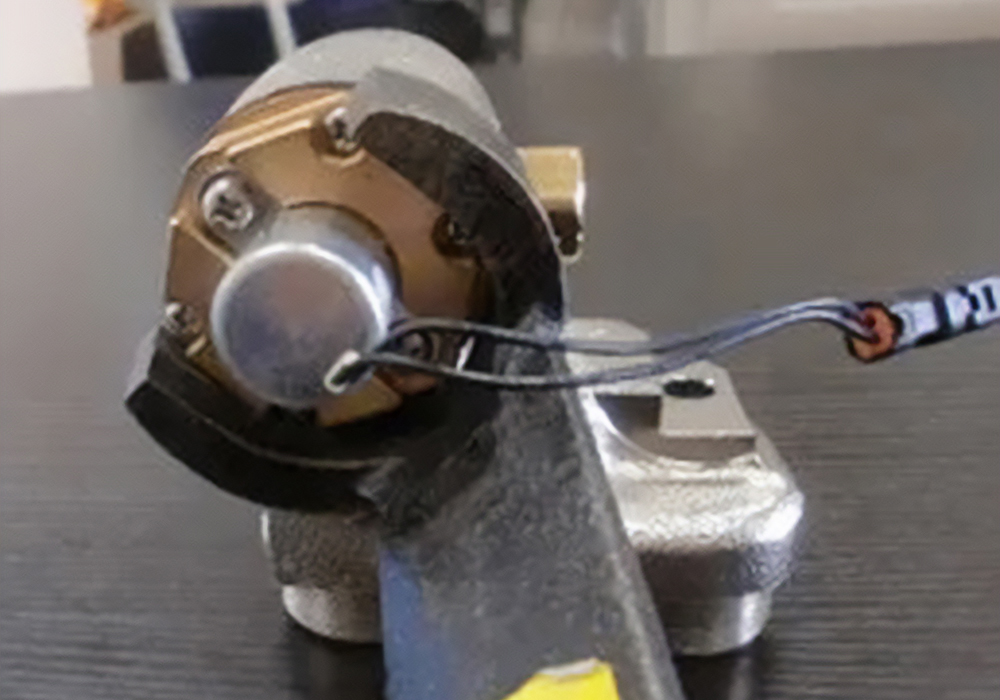

5立カラン38mmを使用し、反時計回りに回して…
6電磁弁を外します。

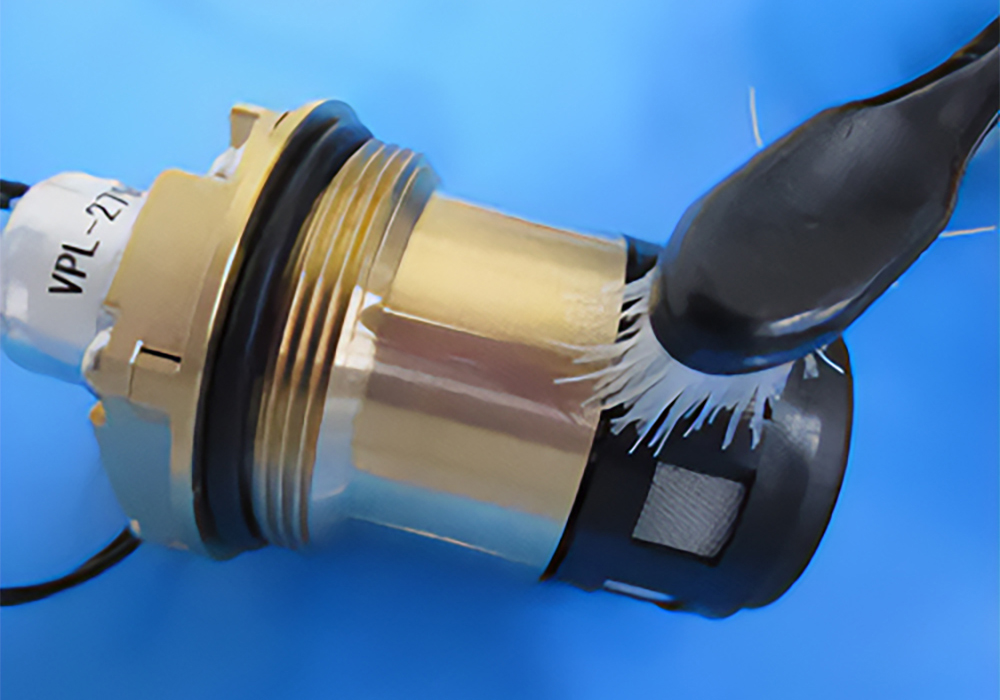

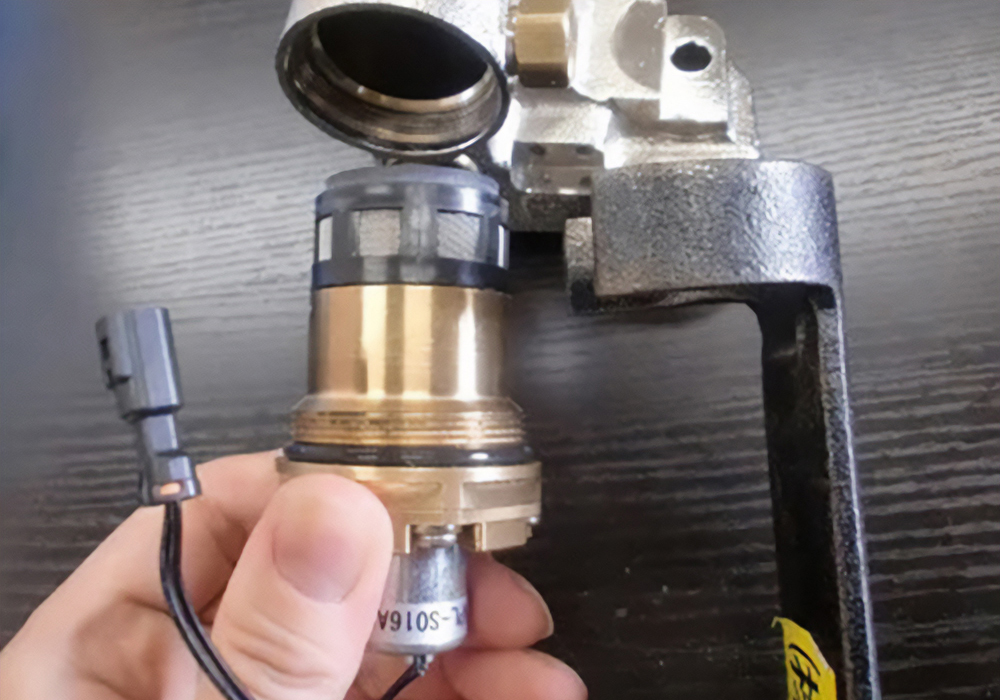

7ブラシ等でストレーナを清掃します。ストレーナに破損が無いかご確認ください。
清掃、再設置後は止水栓の開栓を忘れないでください。
清掃、再設置後は止水栓の開栓を忘れないでください。

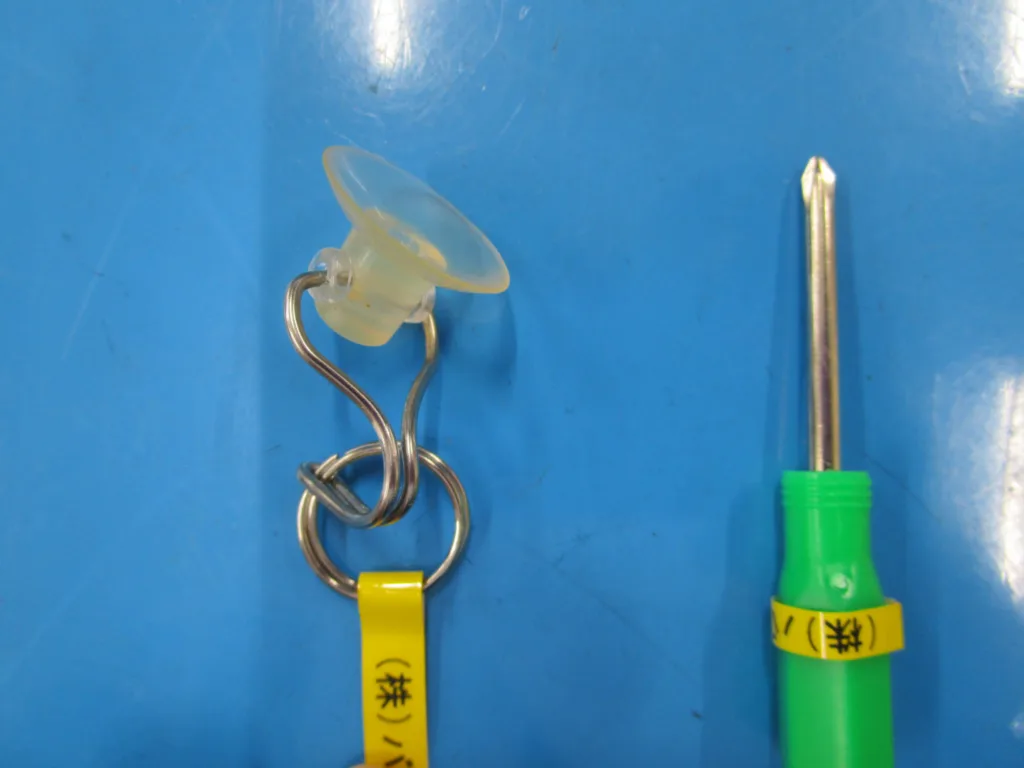

1必要な工具は止水栓を回すためのマイナスドライバパネルを外す吸盤・プラスドライバビット#1。
2パネルを吸盤で外します。
3止水栓を回し、止水します。

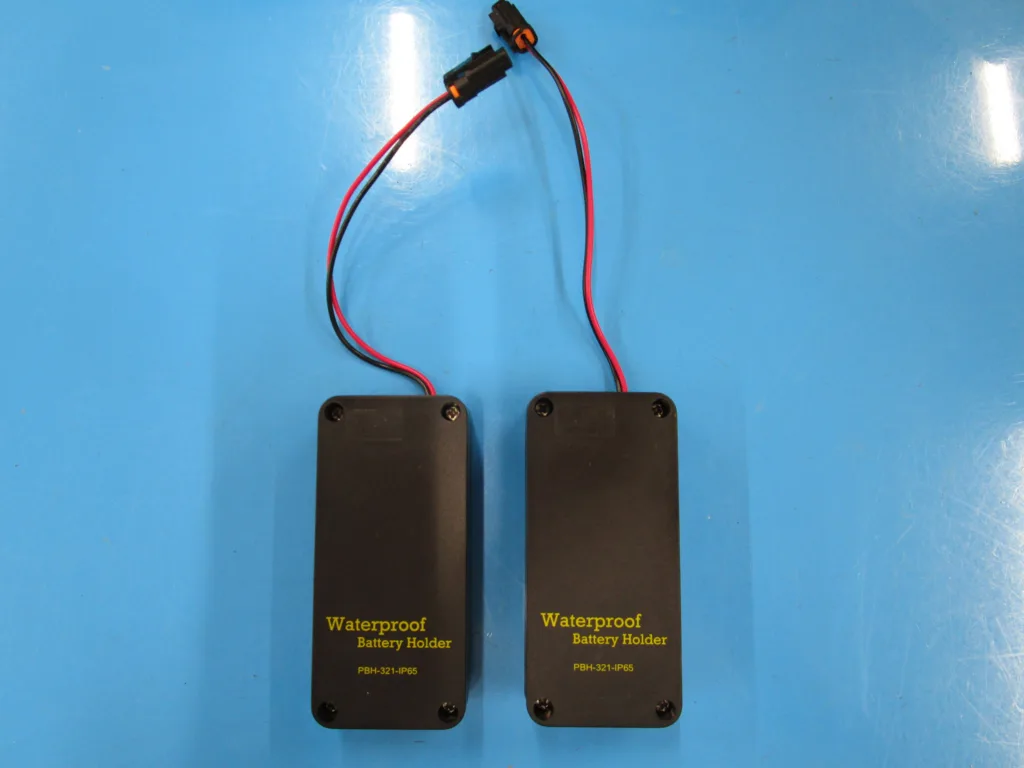

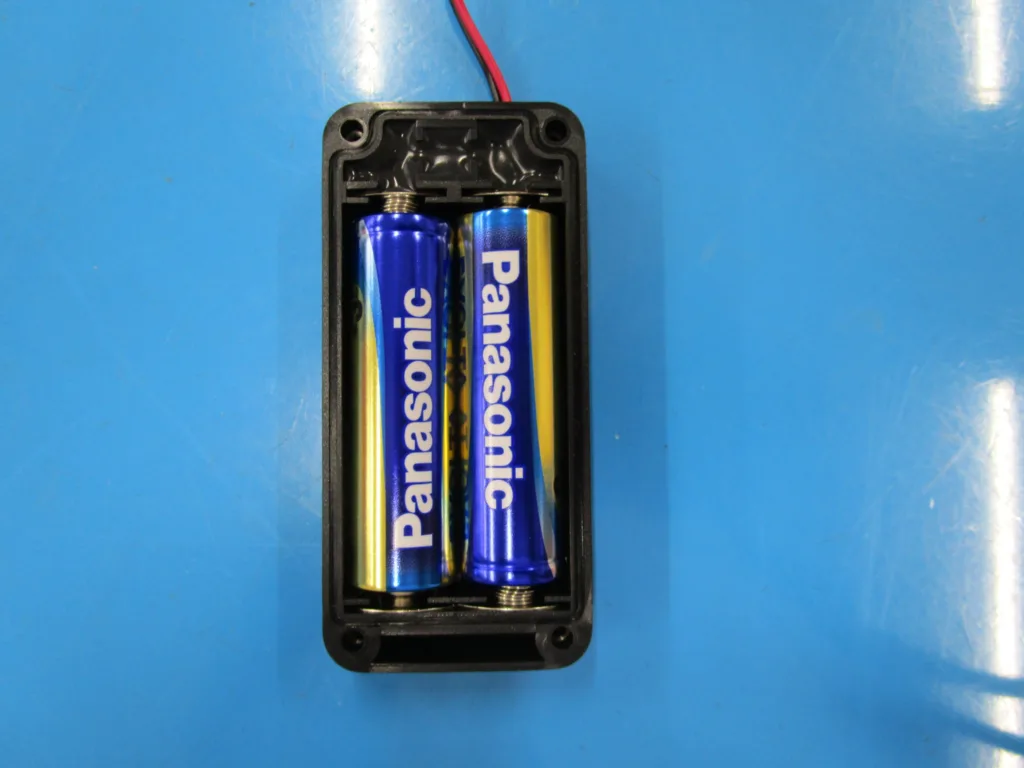

41台に電池BOXを2個使用しています。
電池BOX2個を取り外して電池交換をお願いします。
電池BOX2個を取り外して電池交換をお願いします。
5プラスドライバで4箇所のネジを外し、新しい単三アルカリ電池2本と交換します。
- 電池BOX2個分の電池、合計4本を全て交換してください。
- マンガン電池、オキシライド電池、充電池には対応しておりません。
1吸盤でパネルを外します。
- 製品型番により、パネルや電磁弁形状が若干異なります。
2止水栓を回し、止水します。
3電源コンセントを外します。
4電磁弁とセンサをつなぐコネクタを外します。無理に引っ張らずオス側に押し込むツメがあるので押し込んで外してください。
5立カラン38mmを使用し、反時計回りに回して…
6電磁弁を外します。
7ブラシ等でストレーナを清掃します。ストレーナに破損が無いかご確認ください。
清掃、再設置後は止水栓の開栓を忘れないでください。
清掃、再設置後は止水栓の開栓を忘れないでください。
