消耗部品案内

K1105

1

吐水口(特別仕様 2.0L/分)

K1101

2

吐水口(type-H用 3.5L/分)

K1102

3

吐水口(type-S用 1.9L/分)

K1117

4

スパウト(単水栓用樹脂チューブ長さ約500mm)

K1118

4

スパウト(混合栓用樹脂チューブ長さ約900mm)

K1113

7

取付3点セット〈各1個/袋入り〉
・Cリング(図5)
・締め付けナット(図6)
・パッキン(EP-85)(図10)

K1111

11

φ8ワンタッチコネクタセット〈各1個〉
・インサートパイプ(8φ用)(図8)
・ワンタッチチューブコネクタ(8φ用)(図9)
・パッキン(EP-85)(図10)

K1106

12

両ナットユニオン

K8801

13

コントローラ(単水栓仕様)

K8802

14

コントローラ(混合栓仕様)

K8805

15

電池ボックス(白)

製品の部品図はこちら

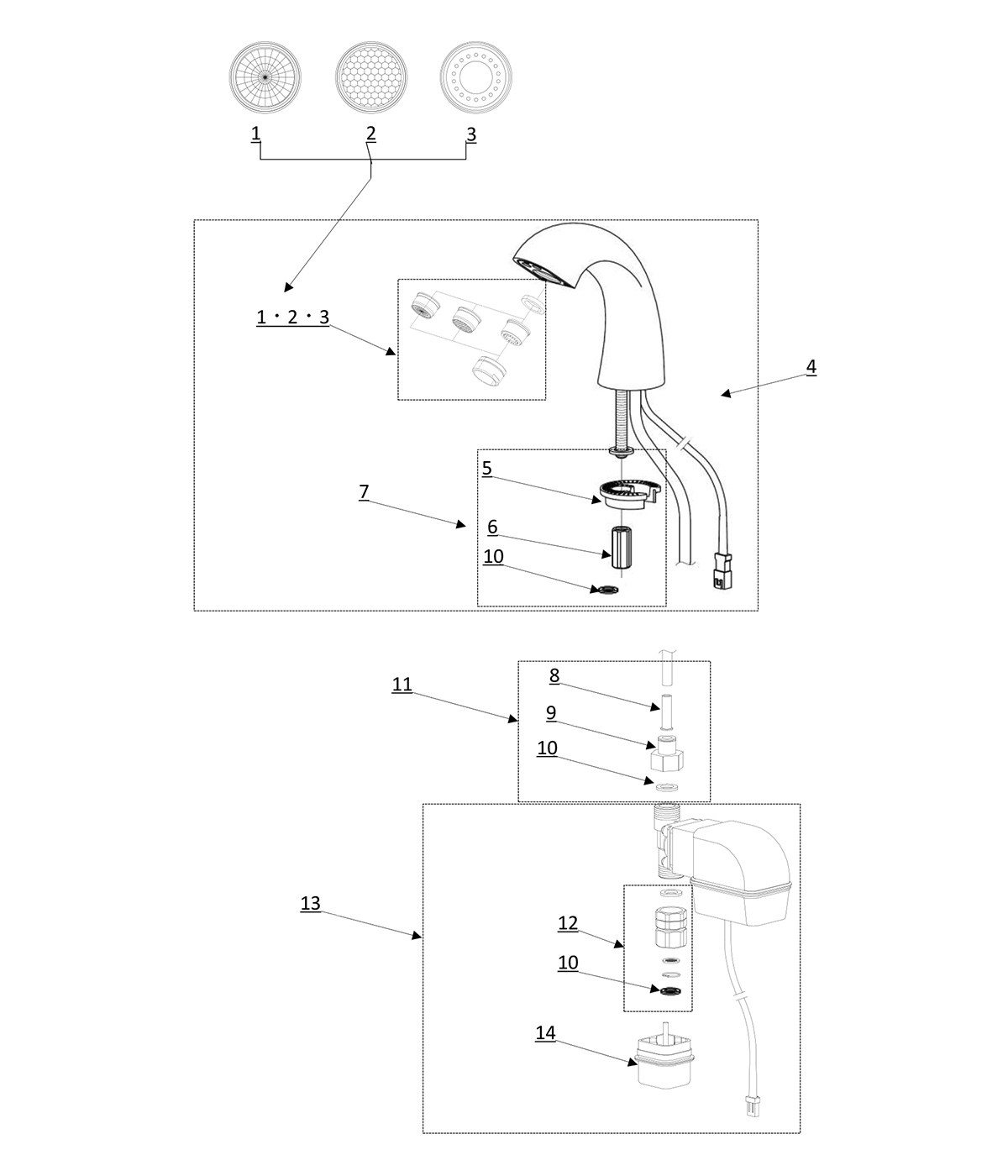

V-88WK展開図PDF

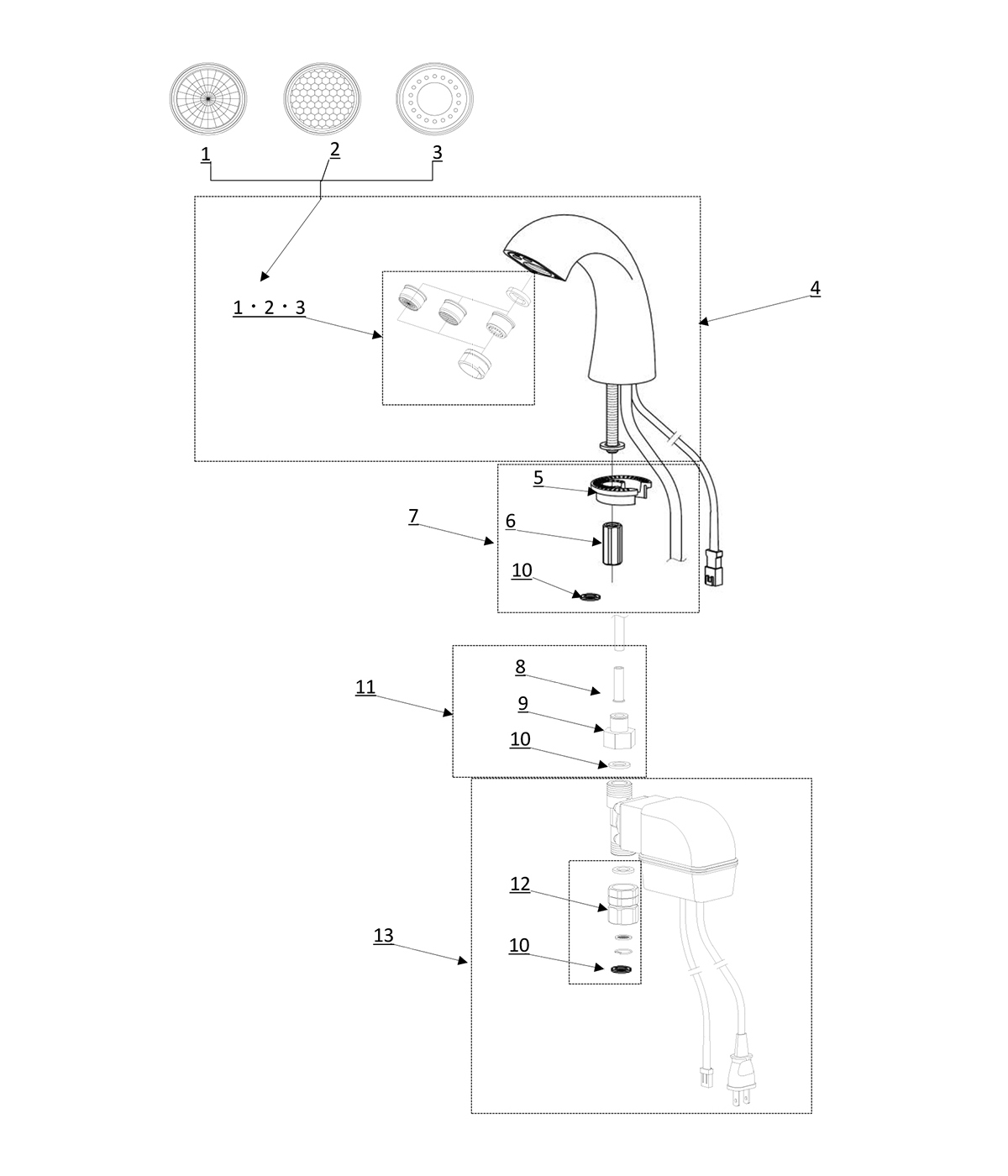

K1105

1

吐水口(特別仕様 2.0L/分)

K1101

2

吐水口(type-H用 3.5L/分)

K1102

3

吐水口(type-S用 1.9L/分)

K1117

4

スパウト(単水栓用樹脂チューブ長さ約500mm)

K1118

4

スパウト(混合栓用樹脂チューブ長さ約900mm)

K1113

7

取付3点セット〈各1個/袋入り〉
・Cリング(図5)
・締め付けナット(図6)
・パッキン(EP-85)(図10)

K1111

11

φ8ワンタッチコネクタセット〈各1個〉
・インサートパイプ(8φ用)(図8)
・ワンタッチチューブコネクタ(8φ用)(図9)
・パッキン(EP-85)(図10)

K1106

12

両ナットユニオン

K1109

13

コントローラ(単水栓仕様)

K1110

14

コントローラ(混合栓仕様)

製品の部品図はこちら

V-11WK展開図PDF

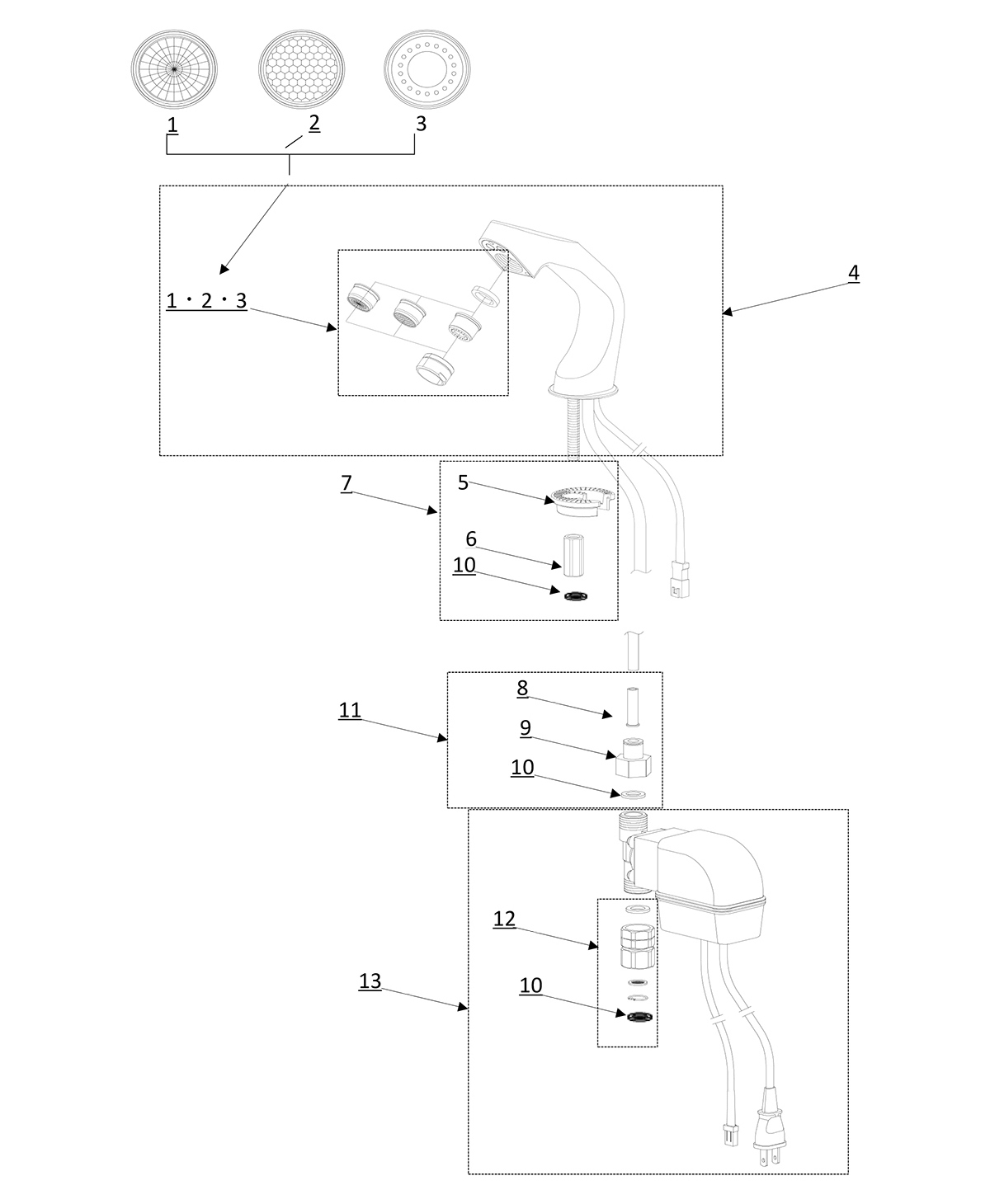

K1105

1

吐水口(特別仕様 2.0L/分)

K1101

2

吐水口(type-H用 3.5L/分)

K1102

3

吐水口(type-S用 1.9L/分)

K1107

4

スパウト(単水栓用樹脂チューブ長さ約500mm)

K1108

4

スパウト(混合栓用樹脂チューブ長さ約900mm)

K1113

7

取付3点セット〈各1個/袋入り〉
・Cリング(図5)
・締め付けナット(図6)
・パッキン(EP-85)(図10)

K1111

11

φ8ワンタッチコネクタセット〈各1個〉
・インサートパイプ(8φ用)(図8)
・ワンタッチチューブコネクタ(8φ用)(図9)
・パッキン(EP-85)(図10)

K1106

12

両ナットユニオン

K1109

13

コントローラ(単水栓仕様)

K1110

14

コントローラ(混合栓仕様)

製品の部品図はこちら

V-11展開図PDF

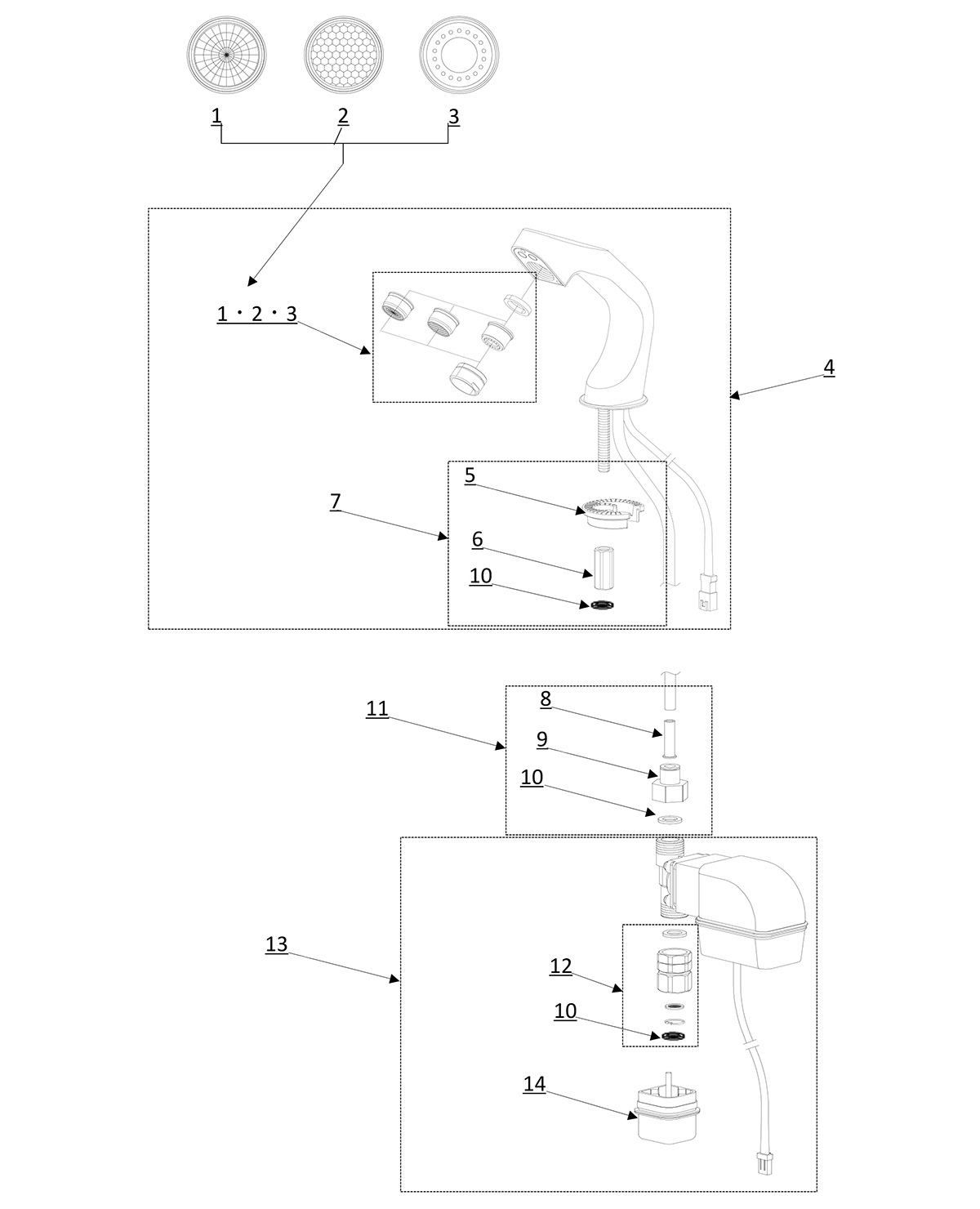

K1105

1

吐水口(特別仕様 2.0L/分)

K1101

2

吐水口(type-H用 3.5L/分)

K1102

3

吐水口(type-S用 1.9L/分)

K1107

4

スパウト(単水栓用樹脂チューブ長さ約500mm)

K1108

4

スパウト(混合栓用樹脂チューブ長さ約900mm)

K1113

7

取付3点セット〈各1個/袋入り〉
・Cリング(図5)
・締め付けナット(図6)
・パッキン(EP-85)(図10)

K1111

11

φ8ワンタッチコネクタセット〈各1個〉
・インサートパイプ(8φ用)(図8)
・ワンタッチチューブコネクタ(8φ用)(図9)
・パッキン(EP-85)(図10)

K1106

12

両ナットユニオン

K8801

13

コントローラ(単水栓仕様)

K8802

14

コントローラ(混合栓仕様)

K8805

15

電池ボックス(白)

製品の部品図はこちら

V-88展開図PDF

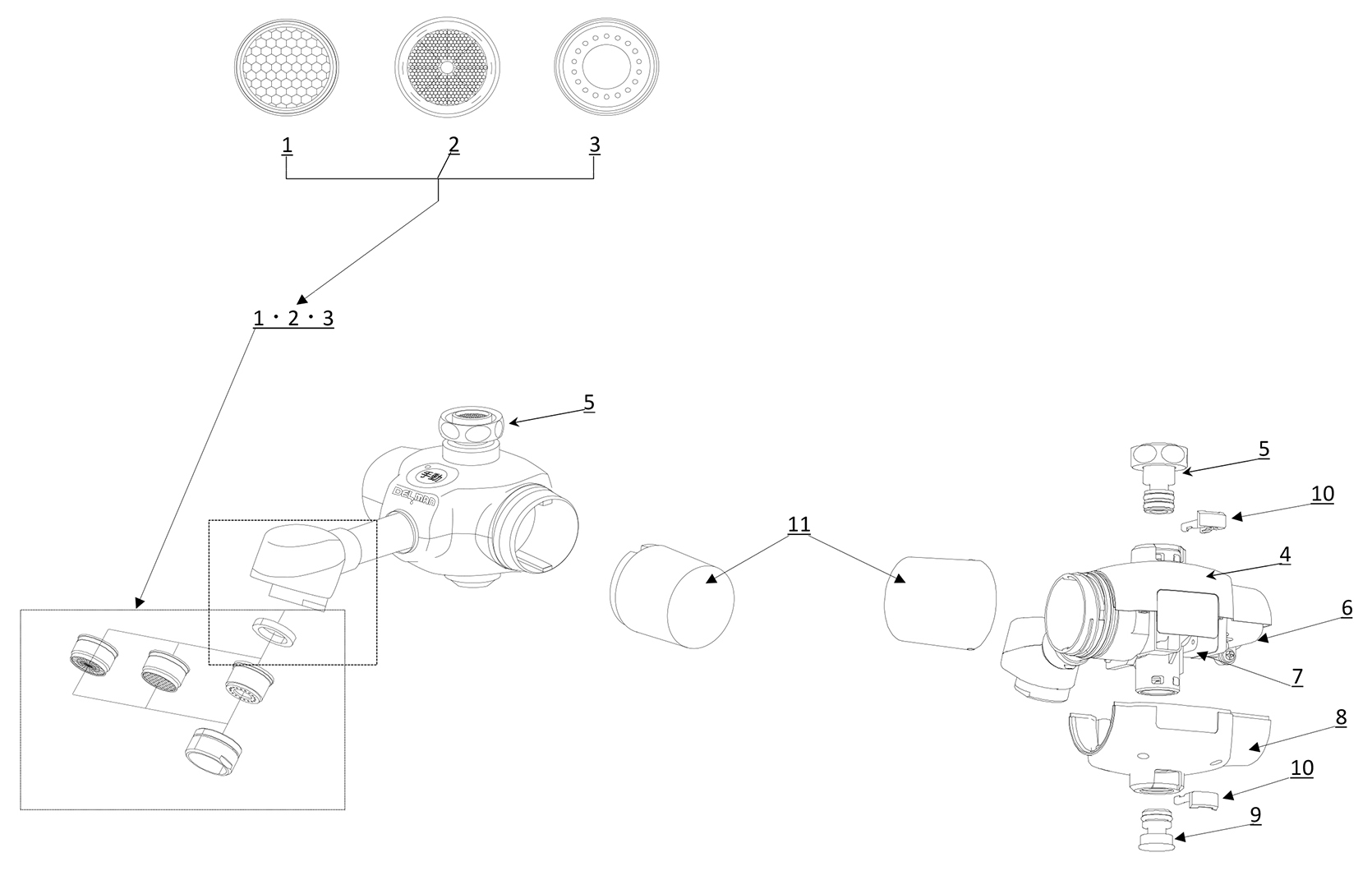

K7201

1

吐水口泡沫(type-H用 3.5L/分)

K7202

2

吐水口整流(定流量機能なし)

K7203

3

吐水口シャワー(type-S用 1.9L/分)

K7204

5

自在継手

K7205

9

目隠し栓

K7206

10

固定ツメ

K7207

11

電池ケース

製品の部品図はこちら

HS-72展開図PDF

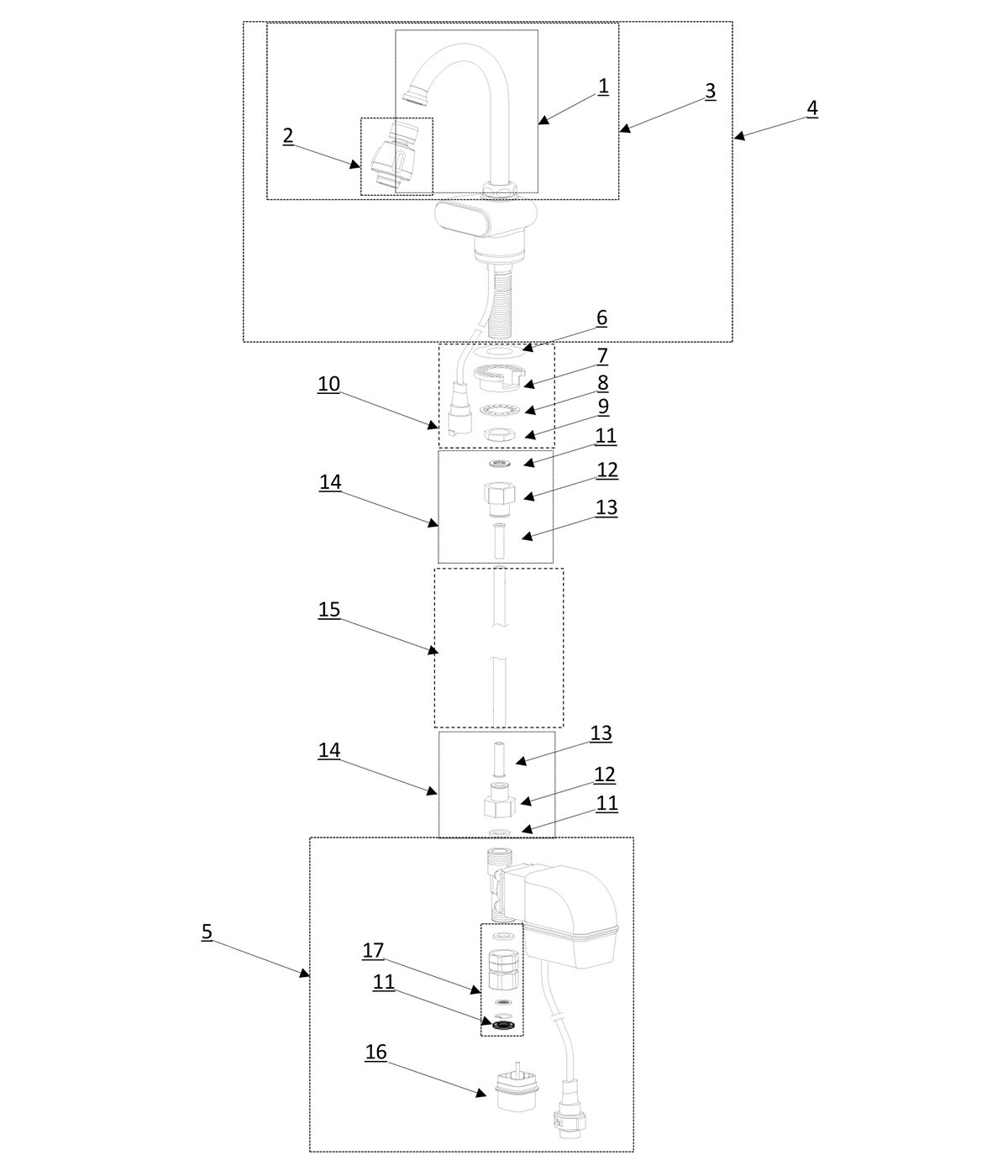

K5001

1

スワンパイプ(VS-5S、VF-50T)

K5002

2

吐水口(VF-5S・50T用)

K5003

3

スワンパイプ吐水口セット(5S/50T)

K5005

4

スパウト

K5008

5

コントローラ(単水栓仕様)

K5009

6

コントローラ(混合栓・下向き給水口接続仕様)

K5022

11

取付4点セット〈各1個〉
・平パッキン(φ46)(図7)
・Cリング(図8)
・菊座金(図9)
・締め付けナット(図10)

K5023

15

φ10ワンタッチコネクタセット〈各2個〉
・パッキン(EP-85)(図12)
・ワンタッチチューブコネクタ(10φ用)(図13)
・インサートパイプ(10φ用)(図14)

K5010

16

単水栓用樹脂チューブ長さ約400mm(10φ)

K5011

17

混合栓用樹脂チューブ長さ約800mm(10φ)

K5024

18

電池ボックス(黒)

K1106

19

両ナットユニオン

製品の部品図はこちら

VF-50T展開図PDF

K5014

3

シャワーユニットフレキパイプセット〈各1個〉
・フレキパイプ(図1)
・シャワーユニット(図2)

K5015

4

センサスパウト(センサ含む)

K5016

5

コントローラ(単水栓仕様)

K5017

6

コントローラ(混合栓・下向き給水口接続仕様)

K5022

11

取付4点セット〈各1個〉
・平パッキン(φ46)(図7)
・Cリング(図8)
・菊座金(図9)
・締め付けナット(図10)

K5023

15

φ10ワンタッチコネクタセット〈各2個〉
・パッキン(EP-85)(図12)
・ワンタッチチューブコネクタ(10φ用)(図13)
・インサートパイプ(10φ用)(図14)

K5010

16

樹脂チューブ40cm

K5011

17

樹脂チューブ(混合栓用)81cm

K5024

18

電池ボックス(黒)

K1106

19

両ナットユニオン

製品の部品図はこちら

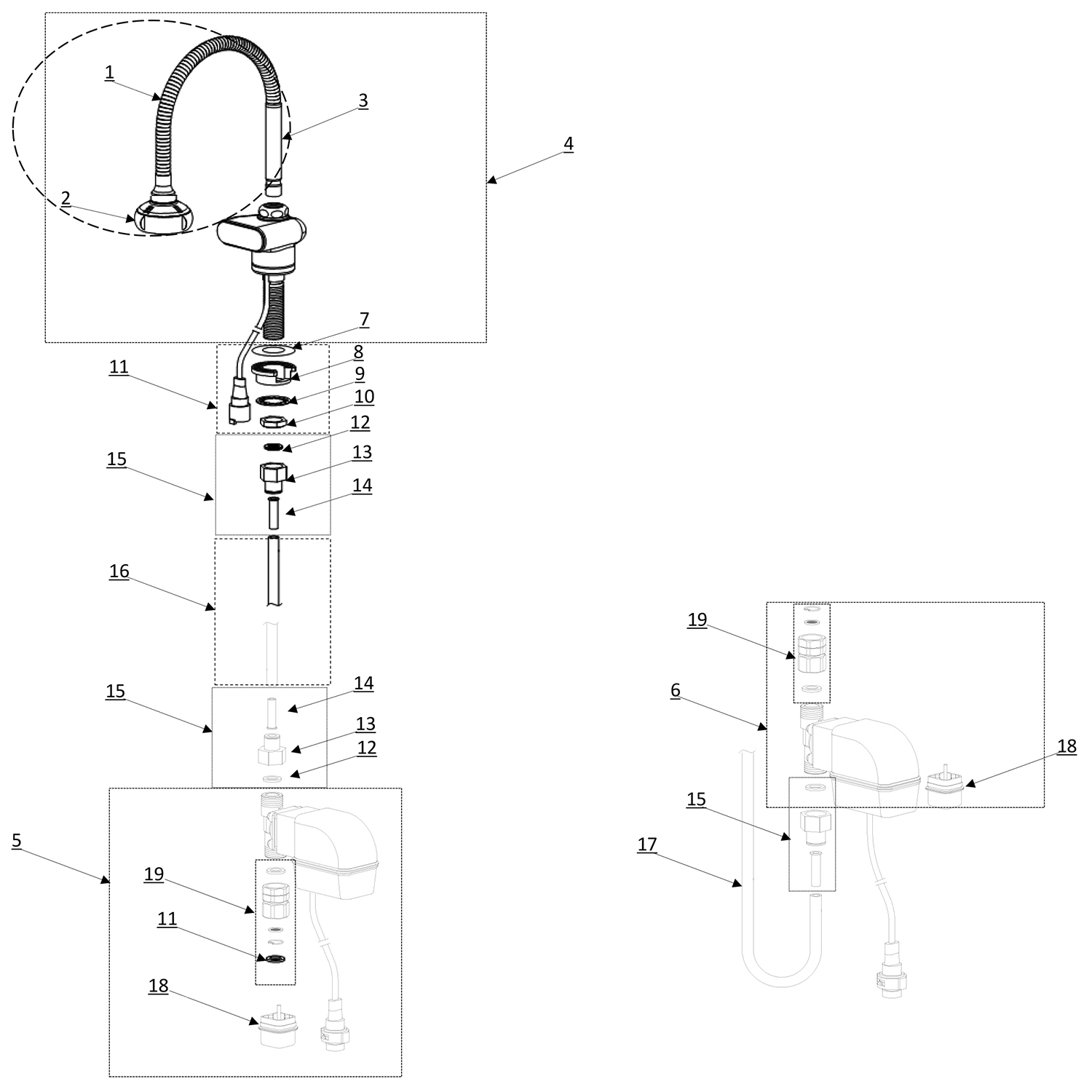

VF-50F展開図PDF

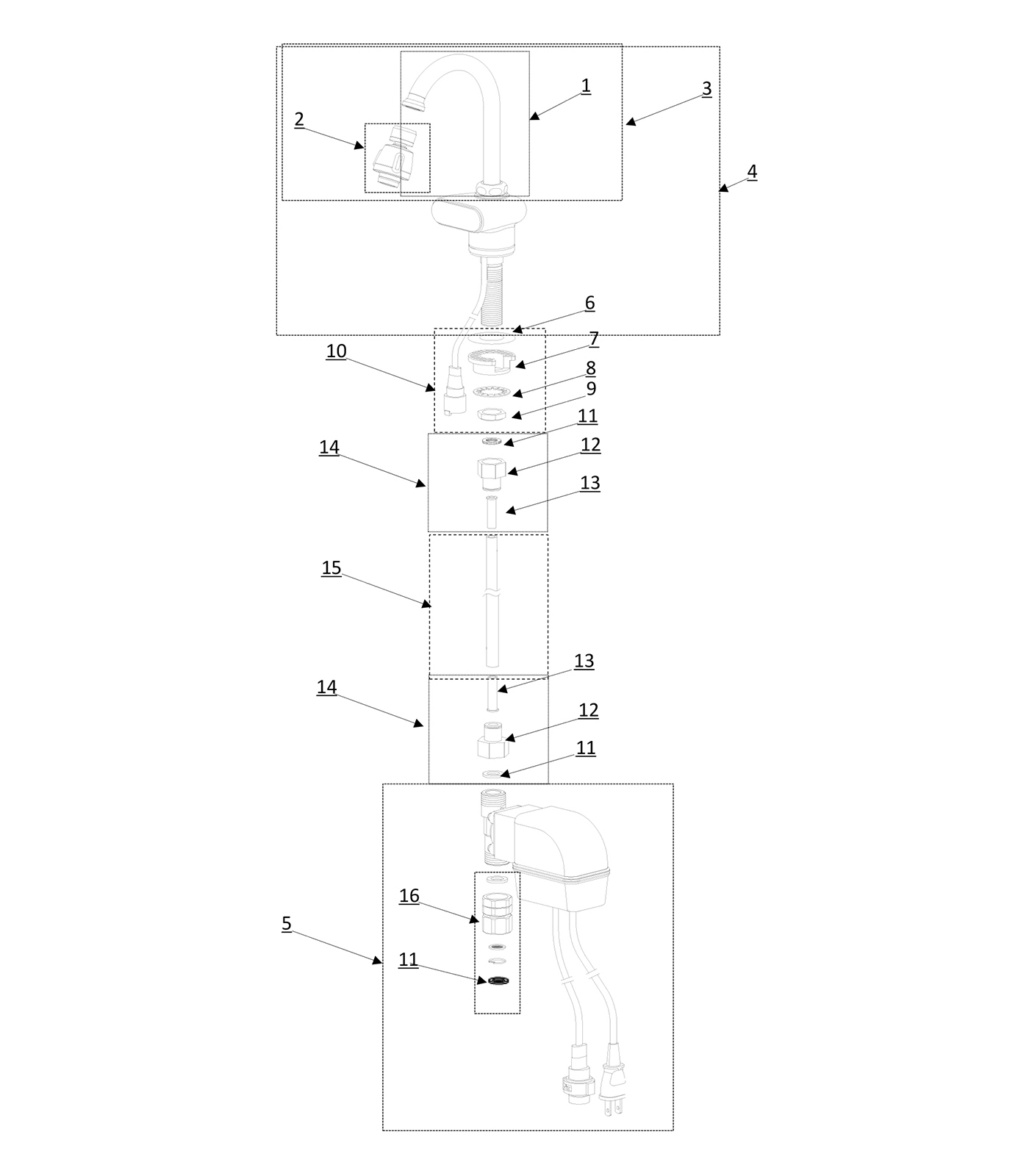

K5001

1

スワンパイプ(VS-5S、VF-50T)

K5002

2

吐水口(VF-5S･50T用)

K5003

3

スワンパイプ吐水口セット(5S/50T)

K5004

4

センサスパウト

K5006

5

コントローラ(単水栓仕様)

K5007

6

コントローラ(混合栓・下向き給水口接続仕様)

K5022

11

取付4点セット〈各1個〉
・平パッキン(φ46)(図7)
・Cリング(図8)
・菊座金(図9)
・締め付けナット(図10)

K5023

15

φ10ワンタッチコネクタセット〈各1個〉
・パッキン(EP-85)(図12)
・ワンタッチチューブコネクタ(10φ用)(図13)
・インサートパイプ(10φ用)(図14)

K5010

16

単水栓用樹脂チューブ長さ約400mm(10φ)

K5011

17

混合栓用樹脂チューブ長さ約800mm(10φ)

K1106

18

両ナットユニオン

製品の部品図はこちら

VF-5S展開図PDF

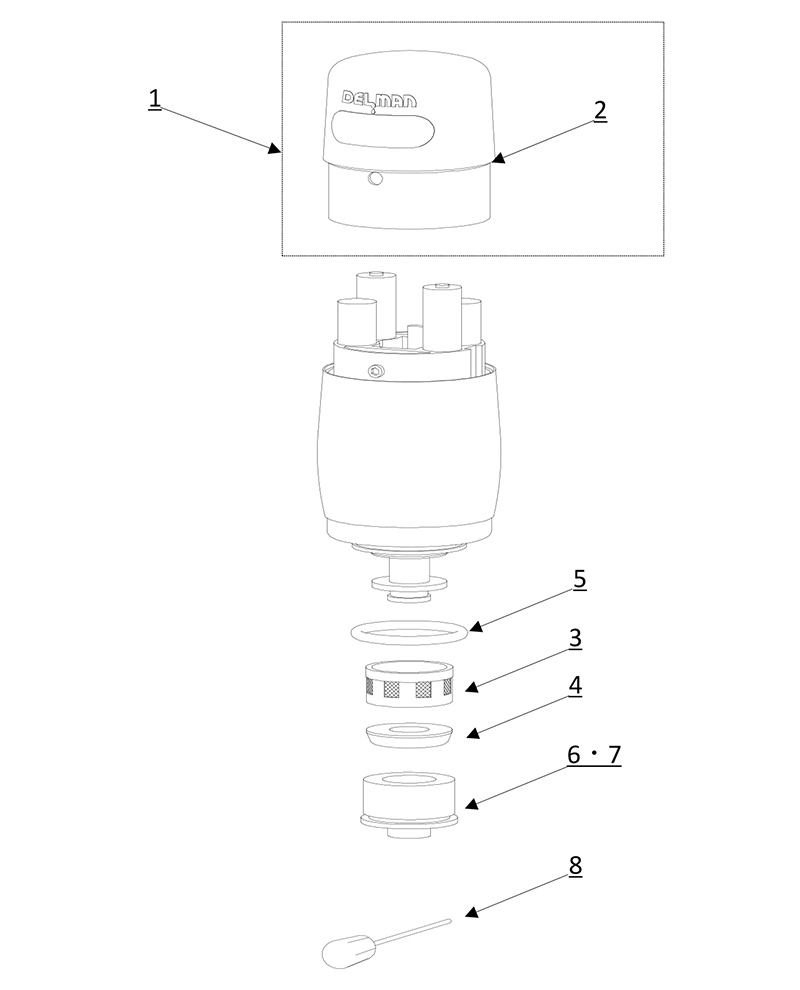

K1501

1

キャップケース

K1502

2

キャップ用Ｏリング

K1507

3

ストレーナ

K1508

4

パッキン

K1504

5

Tタイプ用シールリングOリング

K1503

5

TGNタイプ用シールリングOリング

K1505

5

Iタイプ用シールリングOリング

K1506

5

TGタイプ用シールリングOリング

K1509

6

スペーサ(TGNタイプ用パッキン付)

K1510

7

スペーサ(TGタイプ用パッキン付)

K1511

8

専用工具

K1512

9

専用カップ

製品の部品図はこちら

VH-15展開図PDF

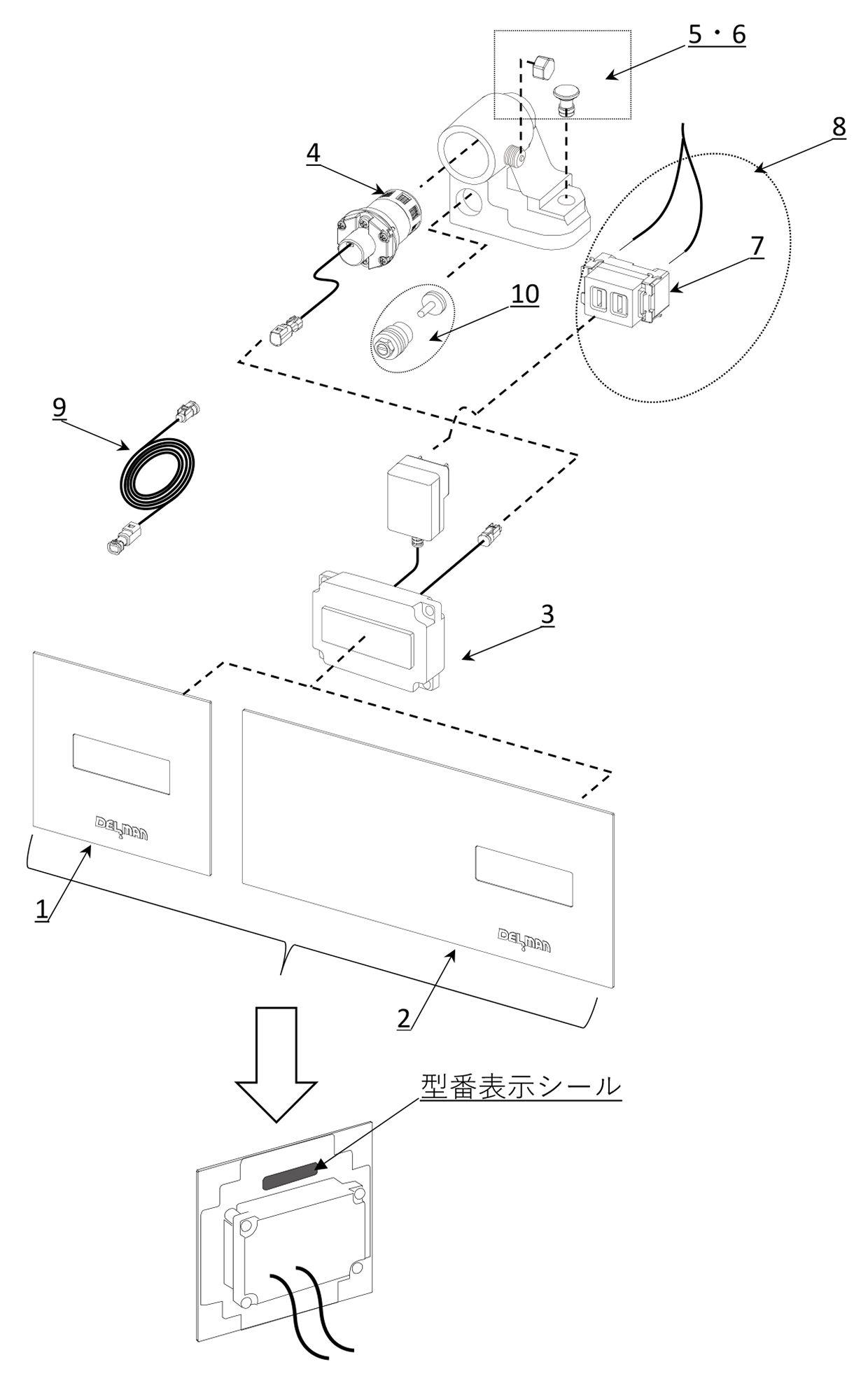

K9501

1

パネル92×92(RB-95・RB-95P)

K9502

2

パネル192×92(RB-95L)

K9503

3

センサ

K9504

4

電磁弁ユニット

K9505

5

AC止水パーツ・止水ナットセット・付属マグネット×2

K9517

6

95L止水パーツ・止水ナット・磁石プレート4枚×付属マグネット×2

K9506

7

コンセント(RB-95・RB-95P)

K9522

8

コンセント(RB-95L)

K9507

9

中継ハーネス(RB-95Pのみ付属品)

SVS-95

10

専用止水栓セット(オプション品)

製品の部品図はこちら

RB-95・95L・95P展開図PDF

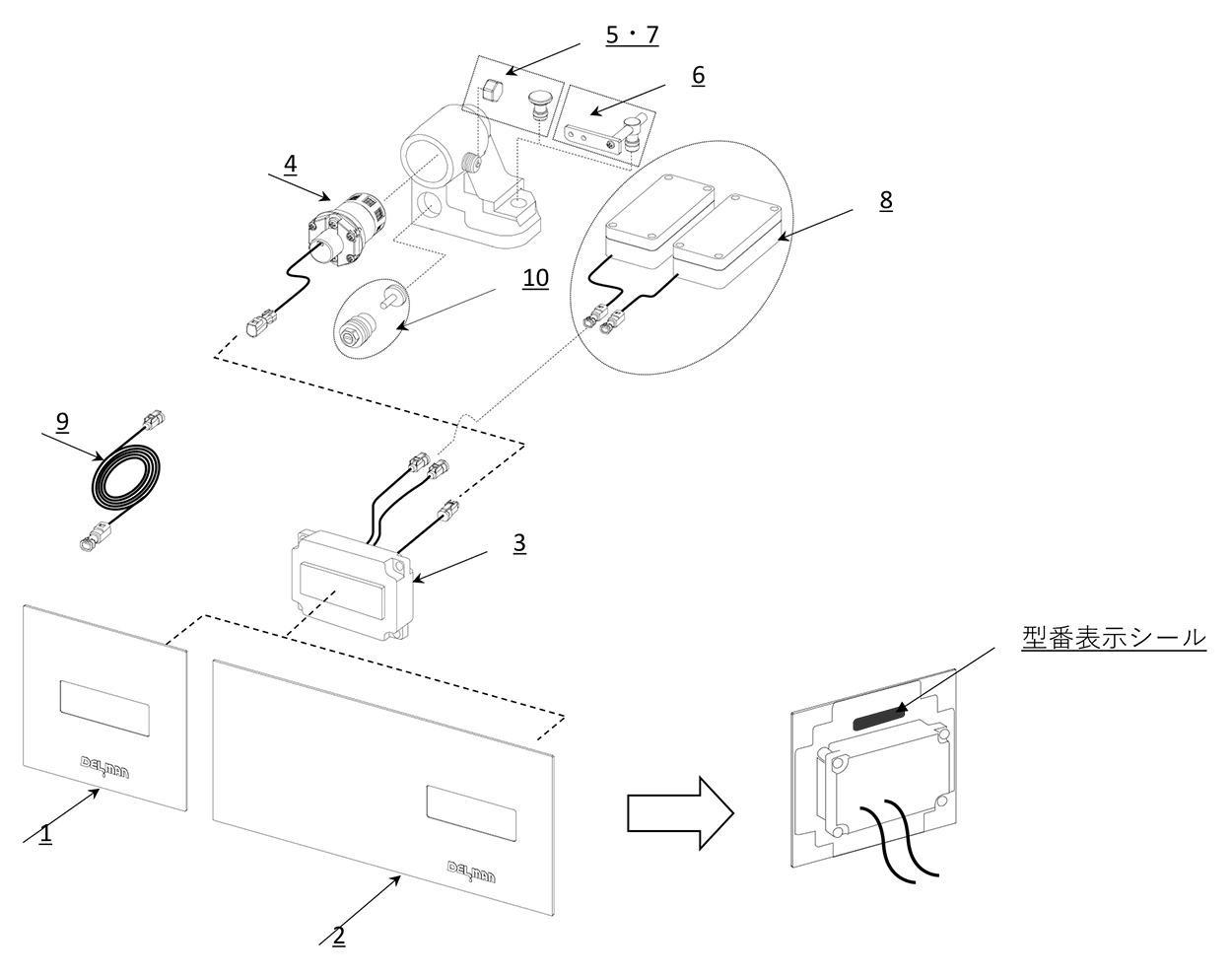

K9501

1

パネル92×92(RB-95D・RB-95AD・RB-95PAD)

K9502

2

パネル192×92(RB-95LD)

K9508

3

センサ

K9509

4

電磁弁ユニット

K9505

5

AC止水パーツ・止水ナットセット・付属マグネット×2

K9510

6

95D止水プラグ・止水ナット・プラグ固定金具・付属マグネット×2・ネジ×2

K9517

7

95LD止水パーツ・止水ナット・磁石プレート4枚×付属マグネット×2

K9511

8

電池ボックス

K9507

9

中継ハーネス(RB-95PADのみ付属品)

SVS-95

10

専用止水栓セット(オプション品)

製品の部品図はこちら

RB-95D・95AD・95PAD・95LD展開図PDF

K9501

1

パネル92×92(RB-100D)

K9502

2

パネル192×92(RB-100LD)

K9512

3

パネル142×142(RB-150D)

K9508

4

センサ

K9509

5

電磁弁ユニット

K9513

6

100D止水プラグ・プレート・付属マグネット×2

K9514

7

100LD止水プラグ・プレート・磁石プレート4枚・付属マグネット×2

K9515

8

150D止水プラグ・プレート・磁石プレート3枚・付属マグネット×2

K9511

9

電池ボックス(REBORNα・Z DC用)

製品の部品図はこちら

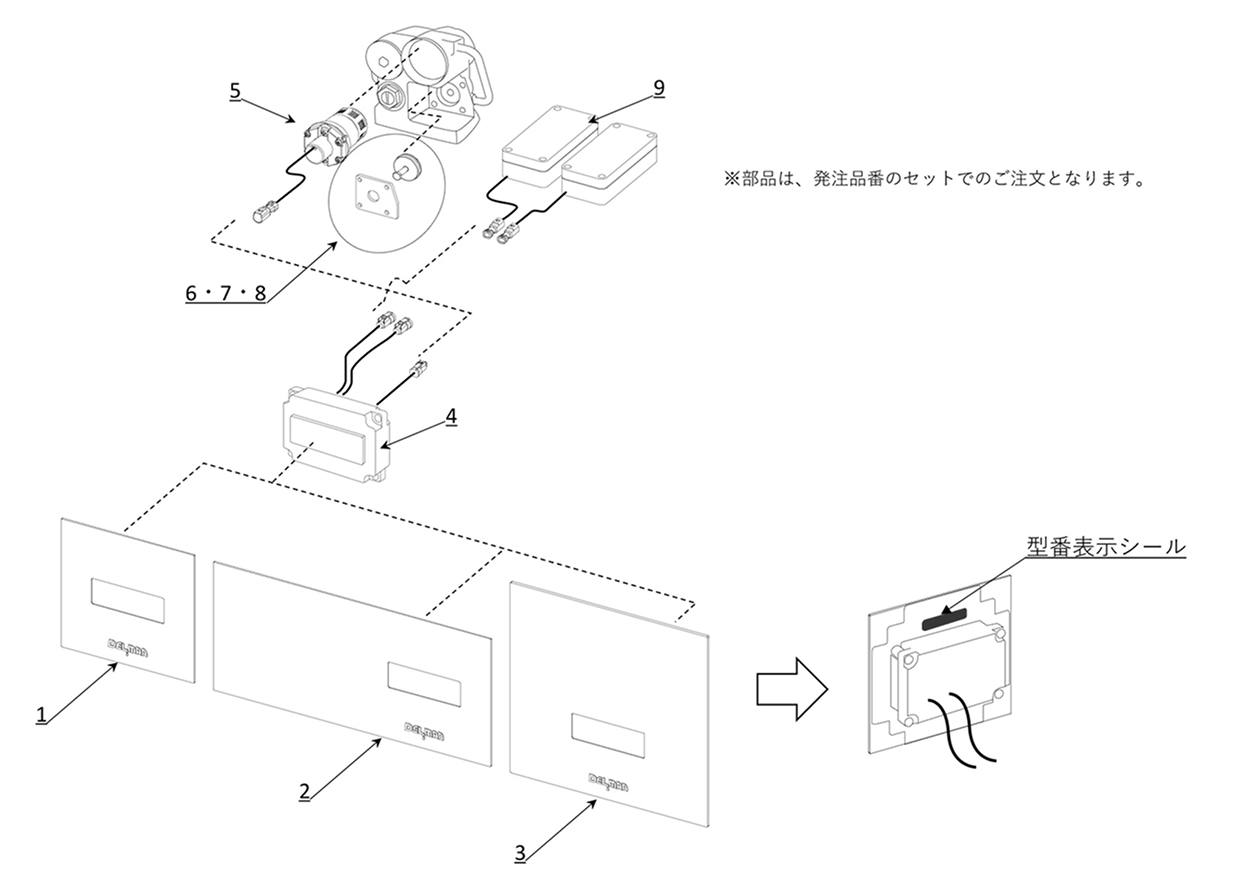

RB-100D・100LD・150D展開図PDF

K9501

1

パネル92×92(RB-100)

K9502

2

パネル192×92(RB-100L)

K9512

3

パネル142×142(RB-150)

K9503

4

センサ

K9504

5

電磁弁ユニット

K9513

6

100止水プラグ・プレート・付属マグネット×2

K9514

7

100L止水プラグ・プレート・磁石プレート4枚・付属マグネット×2

K9515

8

150止水プラグ・プレート・磁石プレート3枚・付属マグネット×2

K9516

9

コンセント

製品の部品図はこちら

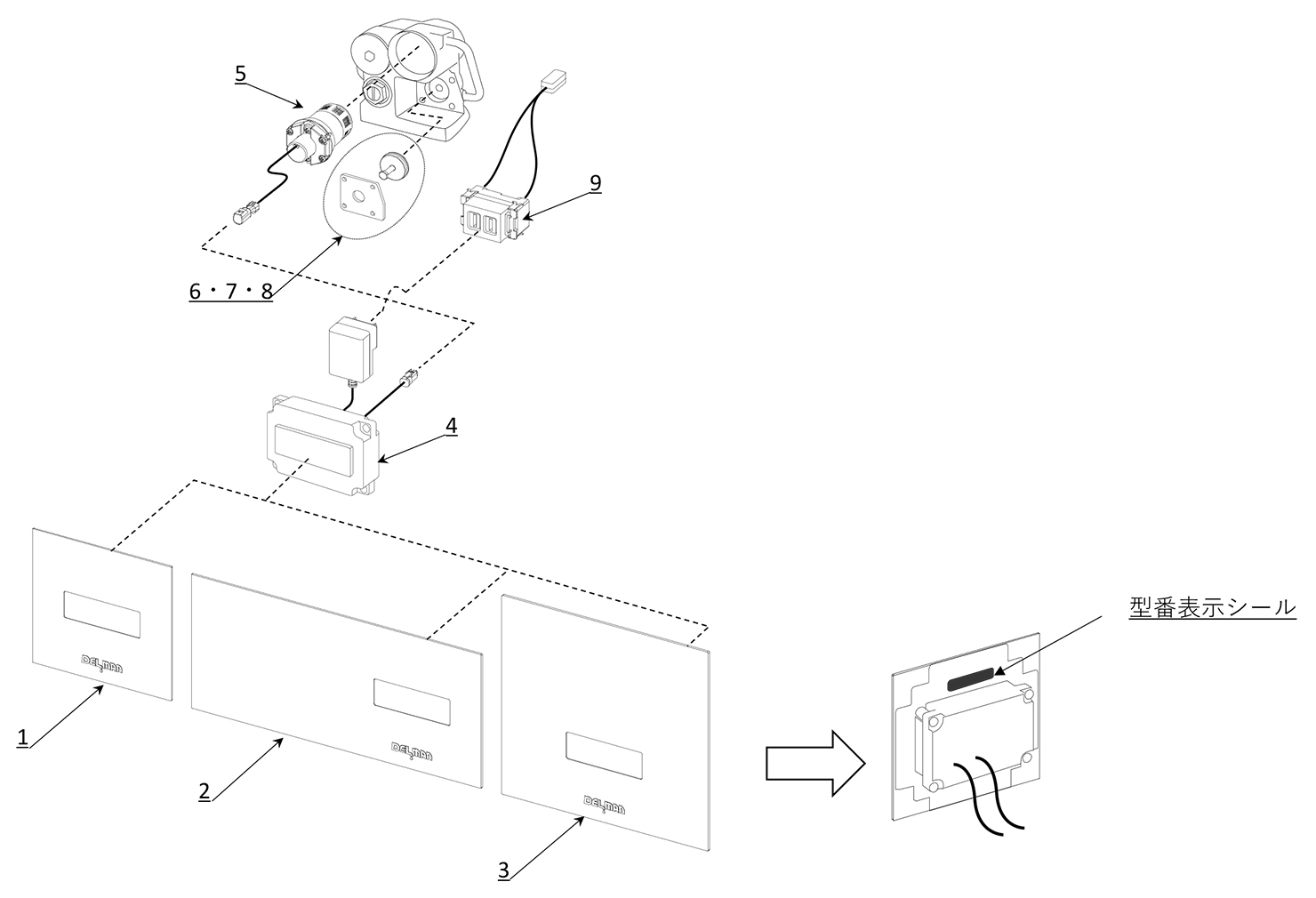

RB-100・100L・150展開図PDF

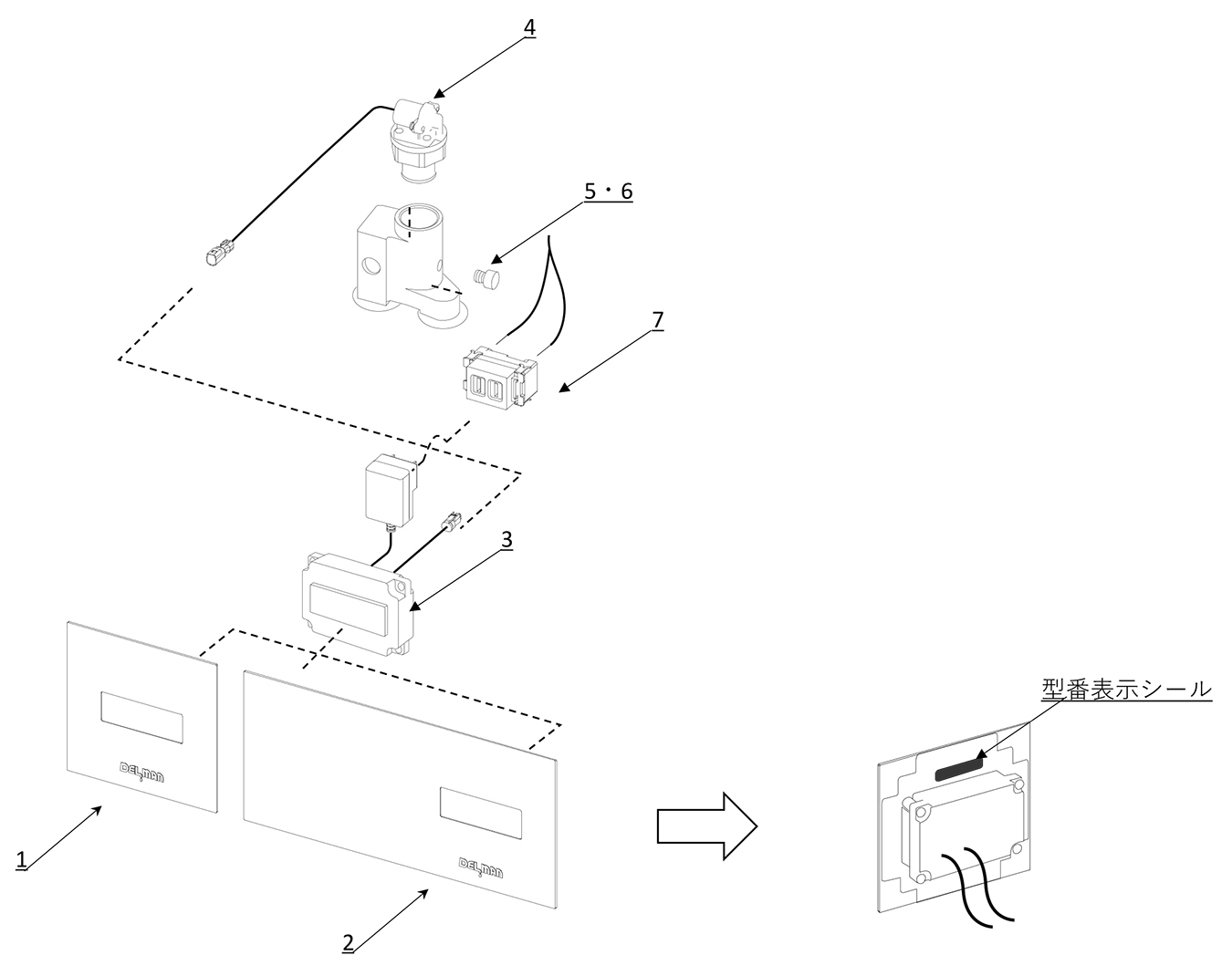

K3201

1

パネル

K3202

2

パネル

K9503

3

センサ

K3203

4

電磁弁ユニット

K3204

5

止水パーツ

K3208

6

RB-33系用付属品(止水パーツ・磁石プレート）

K9506

7

コンセント

製品の部品図はこちら

RB-32・33展開図PDF

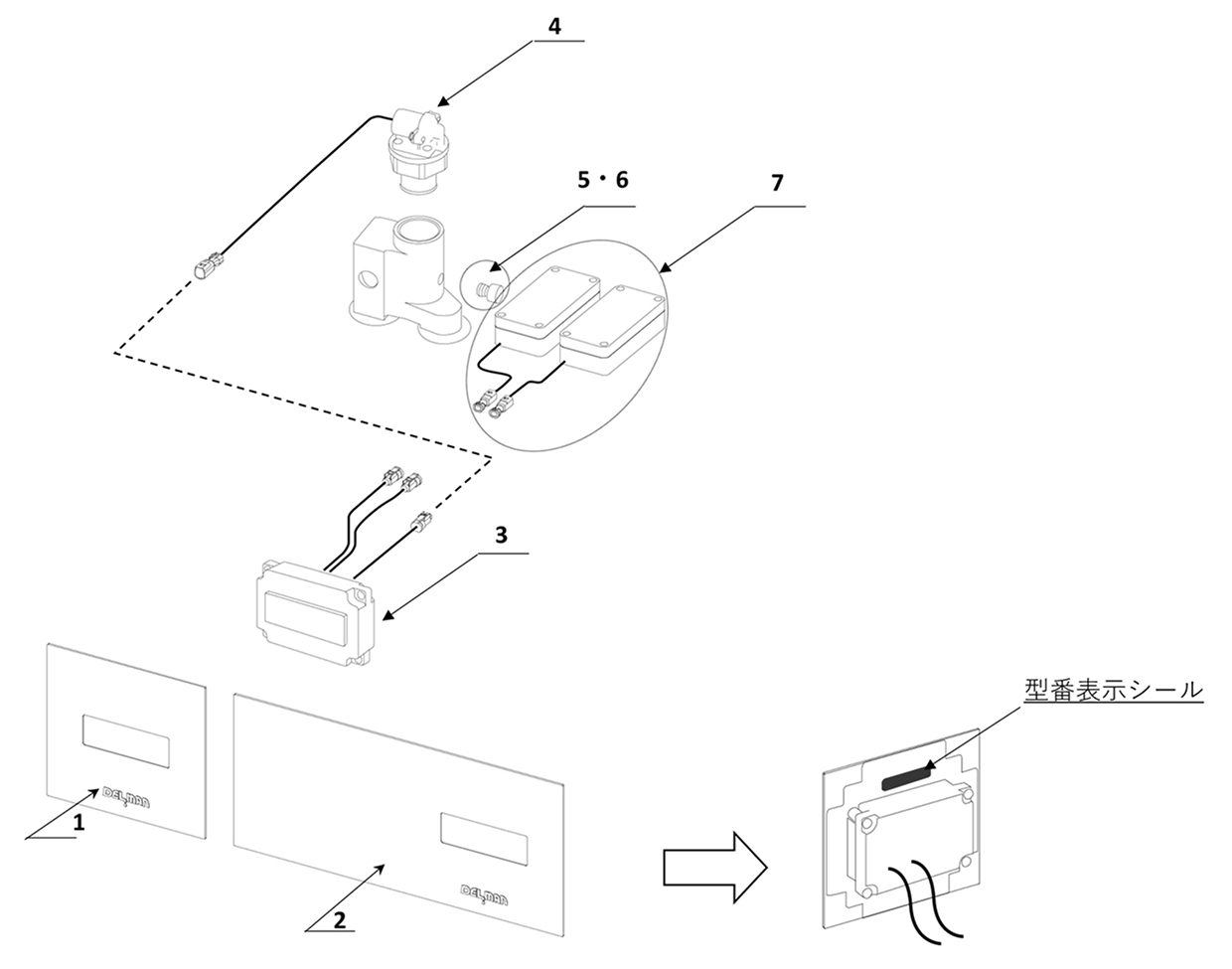

K3201

1

パネル

K3202

2

パネル

K9508

3

センサ

K3209

4

電磁弁ユニット

K3204

5

止水パーツ

K3208

6

RB-33系用付属品(止水パーツ・磁石プレート３枚)

K9511

7

電池ボックス

製品の部品図はこちら

RB-32AD・33AD展開図PDF

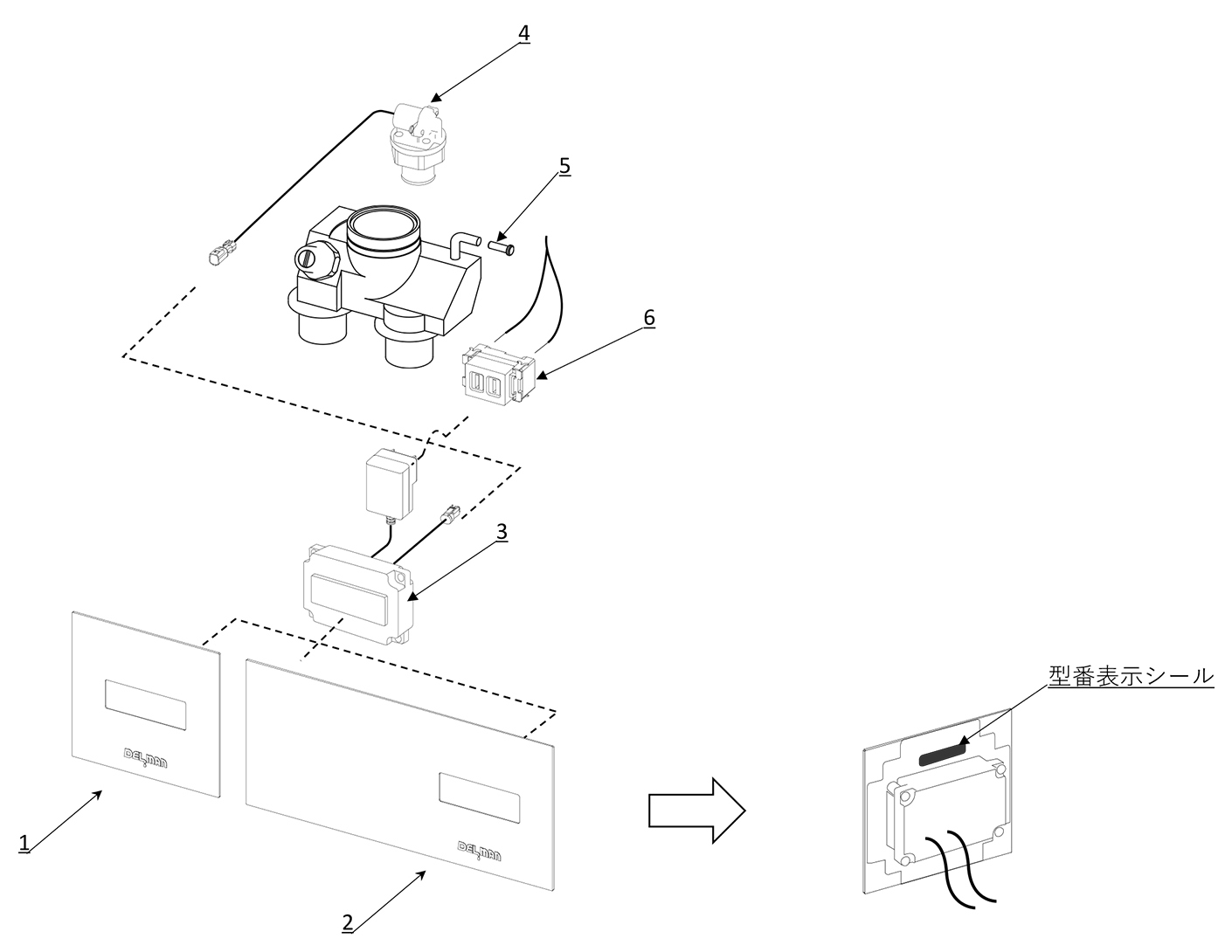

K3201

1

パネル

K3202

2

パネル

K9503

3

センサ

K3205

4

AC式電磁弁ユニット

K3207

5

チューブプラグ・パッキンセット

K9506

6

コンセント

製品の部品図はこちら

RB-32K・33K展開図PDF

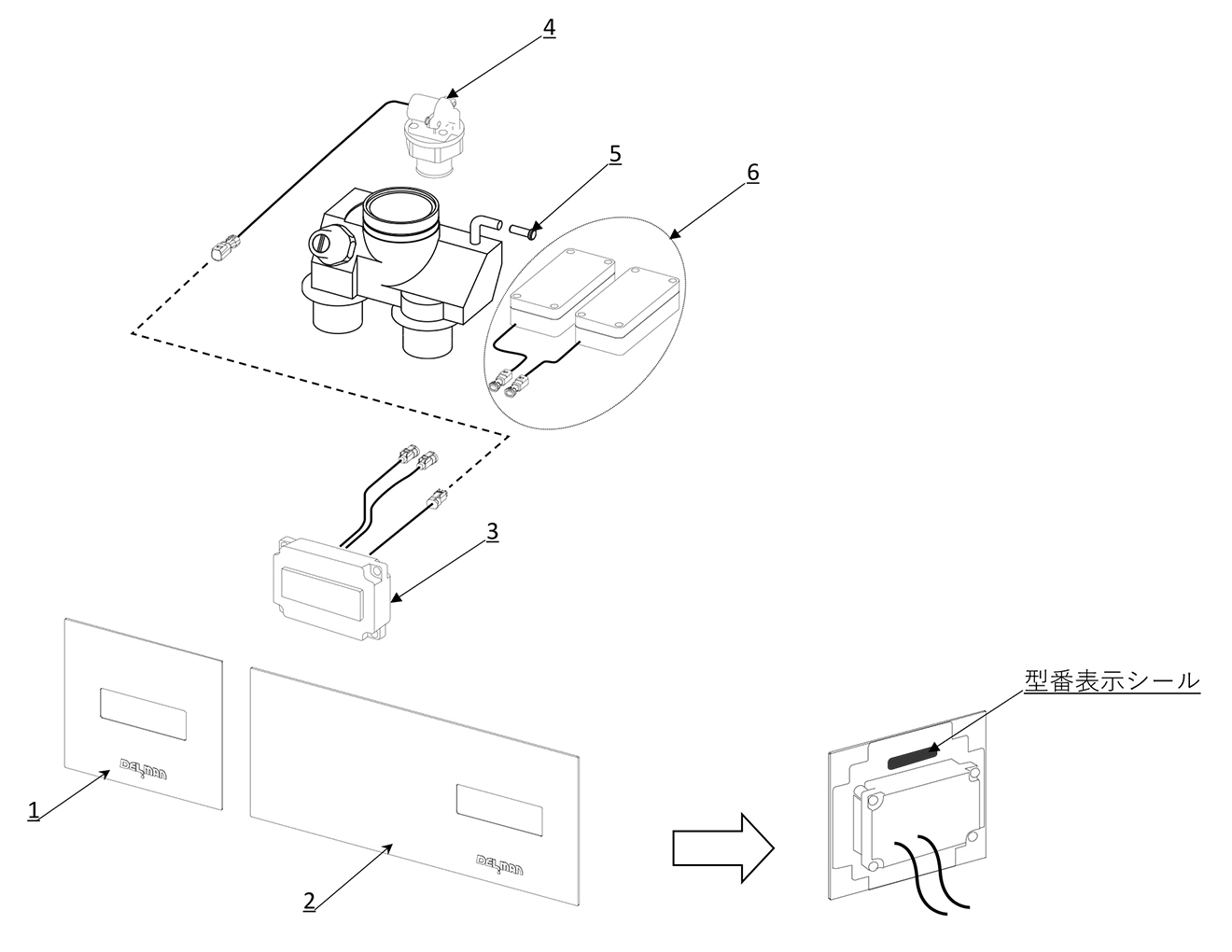

K3201

1

パネル

K3202

2

パネル

K9508

3

センサ

K3206

4

DC式電磁弁ユニット

K3207

5

チューブプラグ・パッキンセット

K9511

6

電池ボックス

製品の部品図はこちら

RB-32KAD・33KAD展開図PDF

K2003

1

パネル220×90(RB-202D)

K2004

2

取付枠

K9511

3

電池ボックス

K2005

4

付属品M4ビス×4・プレート・Oリング・ハーネス

K9508

5

センサ

K2022

6

電磁弁ユニット

K9507

7

中継ハーネス

製品の部品図はこちら

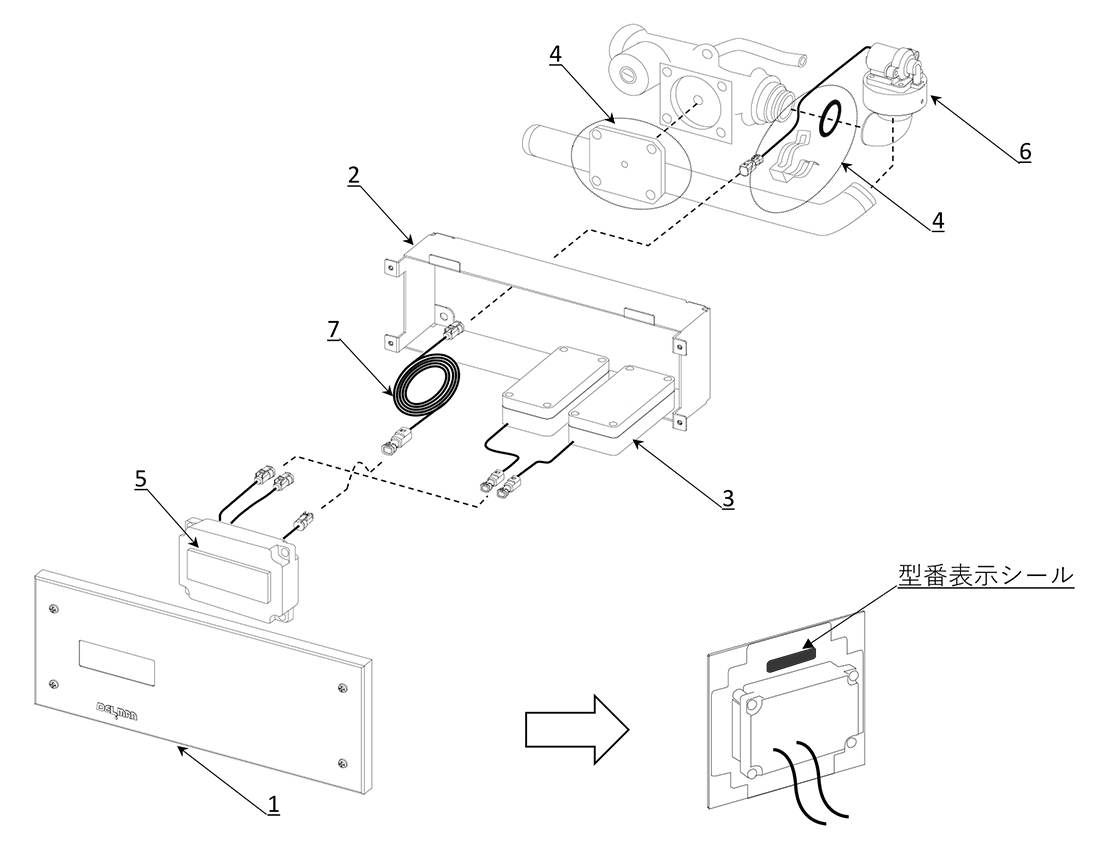

RB-202D展開図PDF

K2001

1

パネル220×90(RB-200D)

K2002

2

取付枠

K9511

3

電池ボックス

K2005

4

付属品M4ビス×4・プレート・Oリング・ハーネス

K9508

5

センサ

K2022

6

電磁弁ユニット

K9507

7

中継ハーネス

製品の部品図はこちら

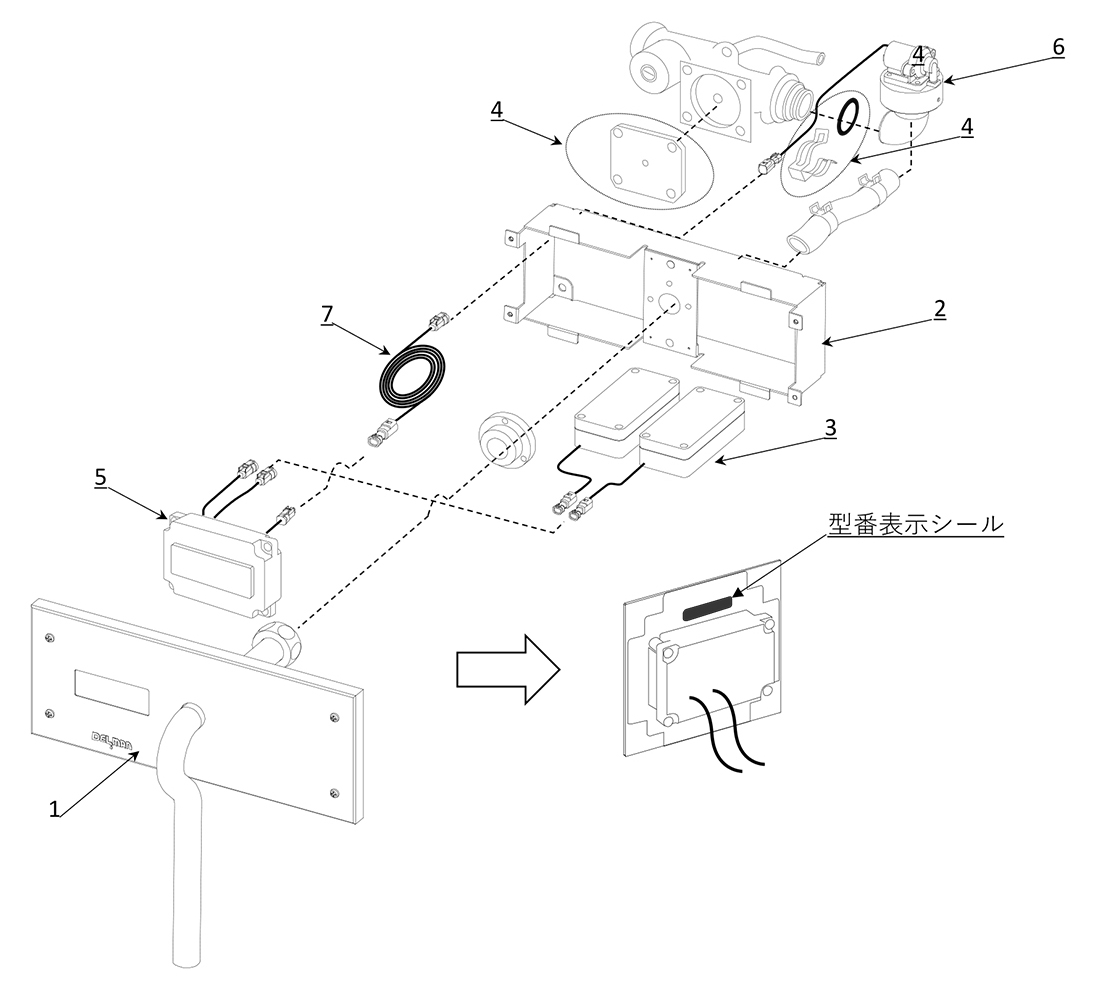

RB-200D展開図PDF

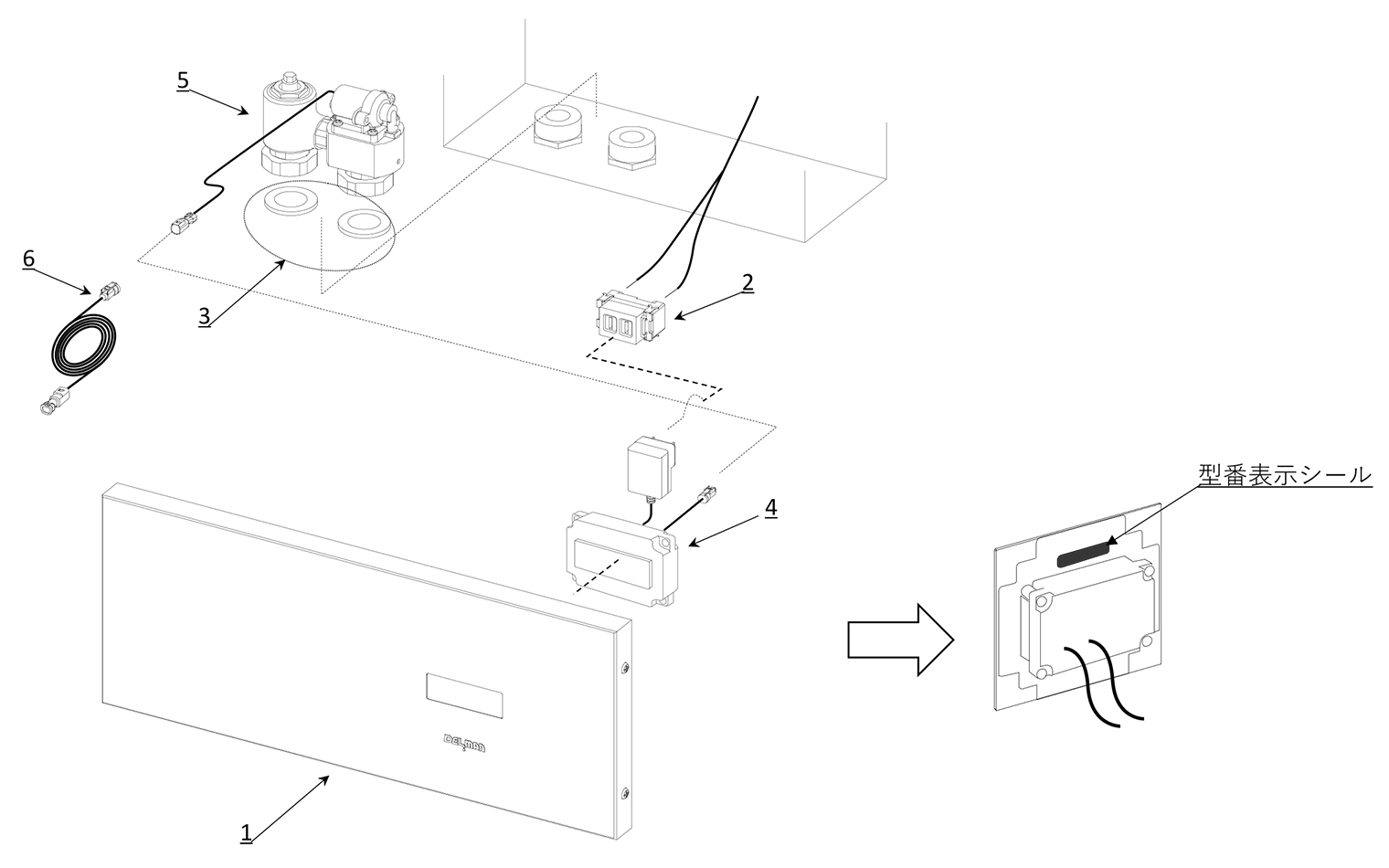

K8503

1

パネル320×149(RB-85・RB-85AD)

K9506

2

コンセント

K8504

3

付属品パッキン×2・M4×8トラスネジ4

K9503

4

センサ

K8501

5

電磁弁ユニット

K9507

6

中継ハーネス

製品の部品図はこちら

RB-85展開図PDF

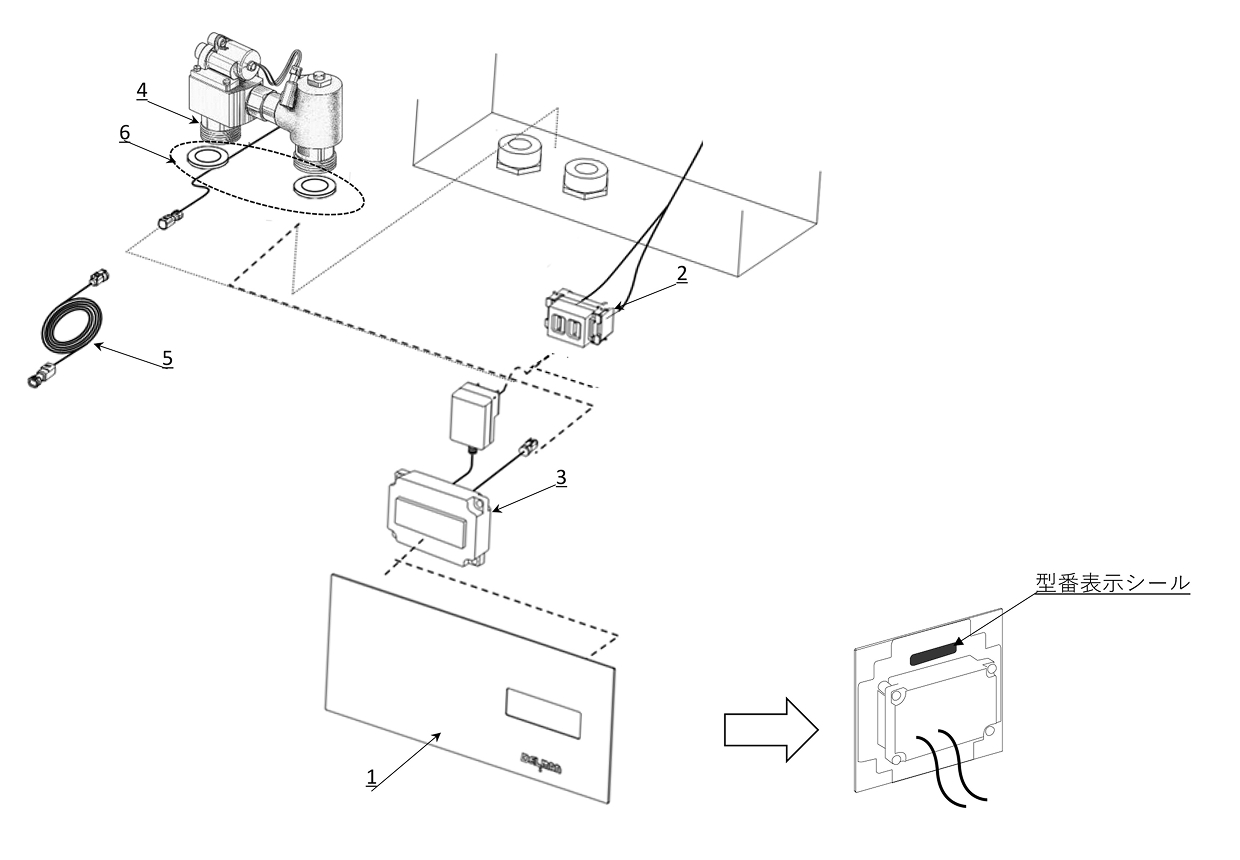

K3202

1

パネル(磁石プレート付属)

K9506

2

コンセント

K9503

3

センサ

K9518

4

RB-23L電磁弁

K9507

5

中継ハーネス

K9519

6

RB-23L付属パッキン(RB-23L・RB-31共通)

K9520

7

磁石プレート3枚(RB-23L・RB-33共通)

製品の部品図はこちら

RB-23L展開図PDF

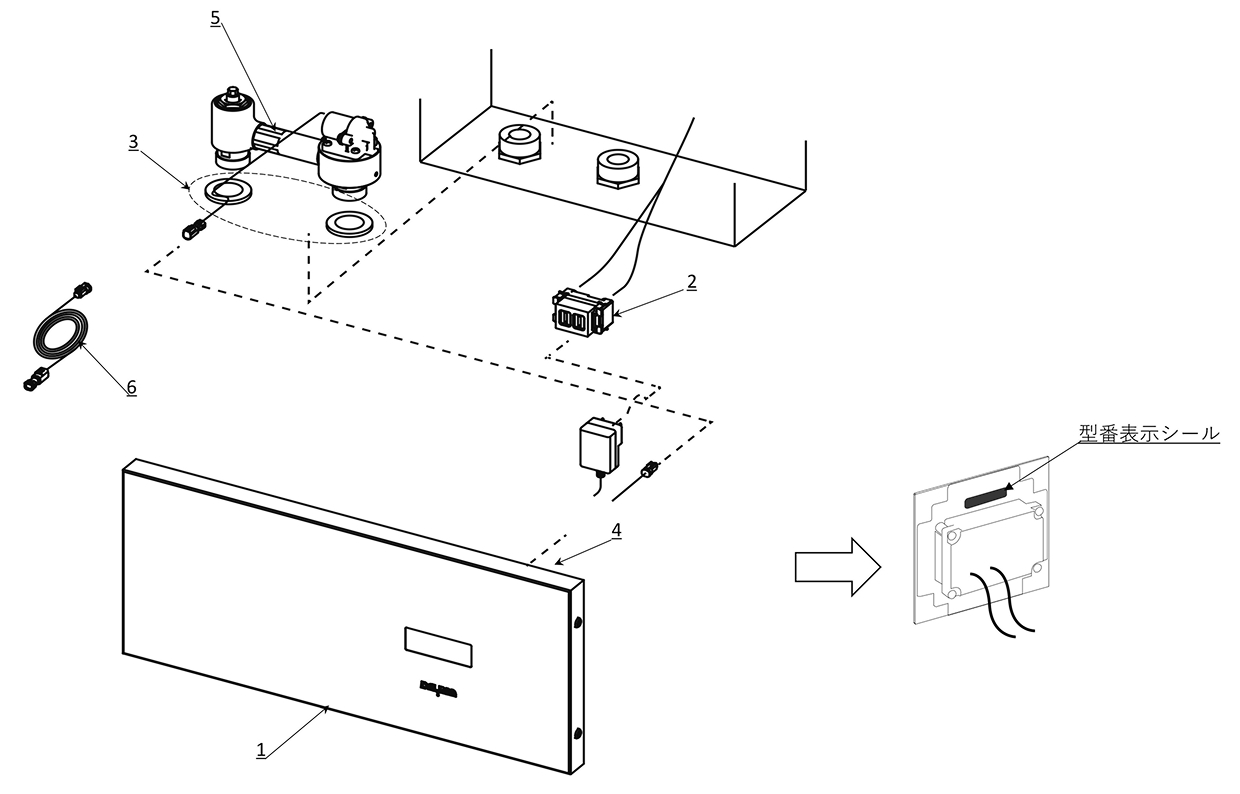

K9521

1

パネル340×150(トラスネジ M5×15 4本付)

K9506

2

コンセント

K9519

3

RB-31付属パッキン2枚(RB-23L共通)

K9503

4

センサ

K9523

5

電磁弁ユニット(RB-31)

K9507

6

中継ハーネス

製品の部品図はこちら

RB-31展開図PDF

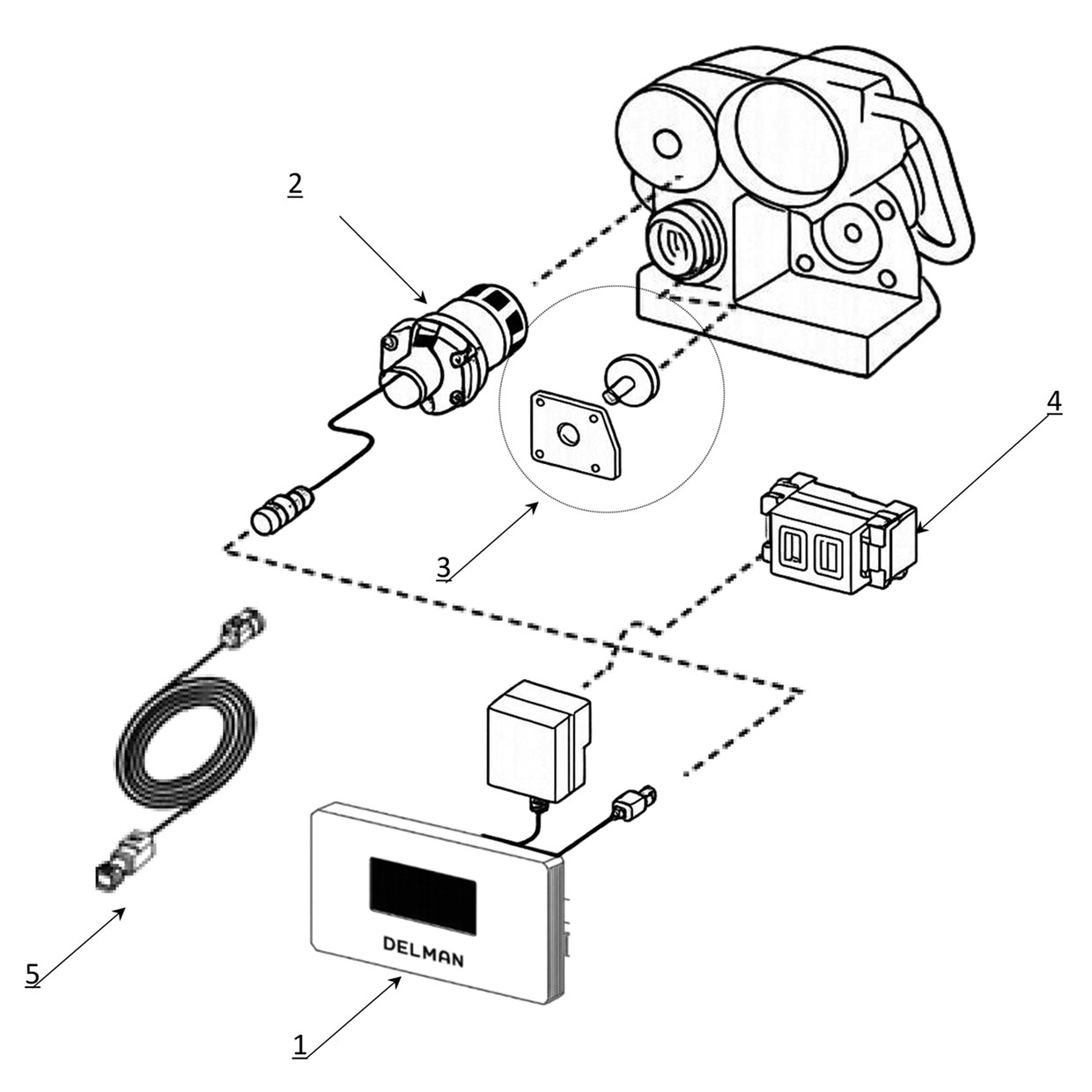

ZK032

1

RZ-102センサ付パネル

K9504

2

電磁弁ユニット

K9513

3

100止水プラグ・プレート・付属マグネット×2

K9516

4

コントセント

K9507

5

中継ハーネス

製品の部品図はこちら

RZ-102展開図PDF

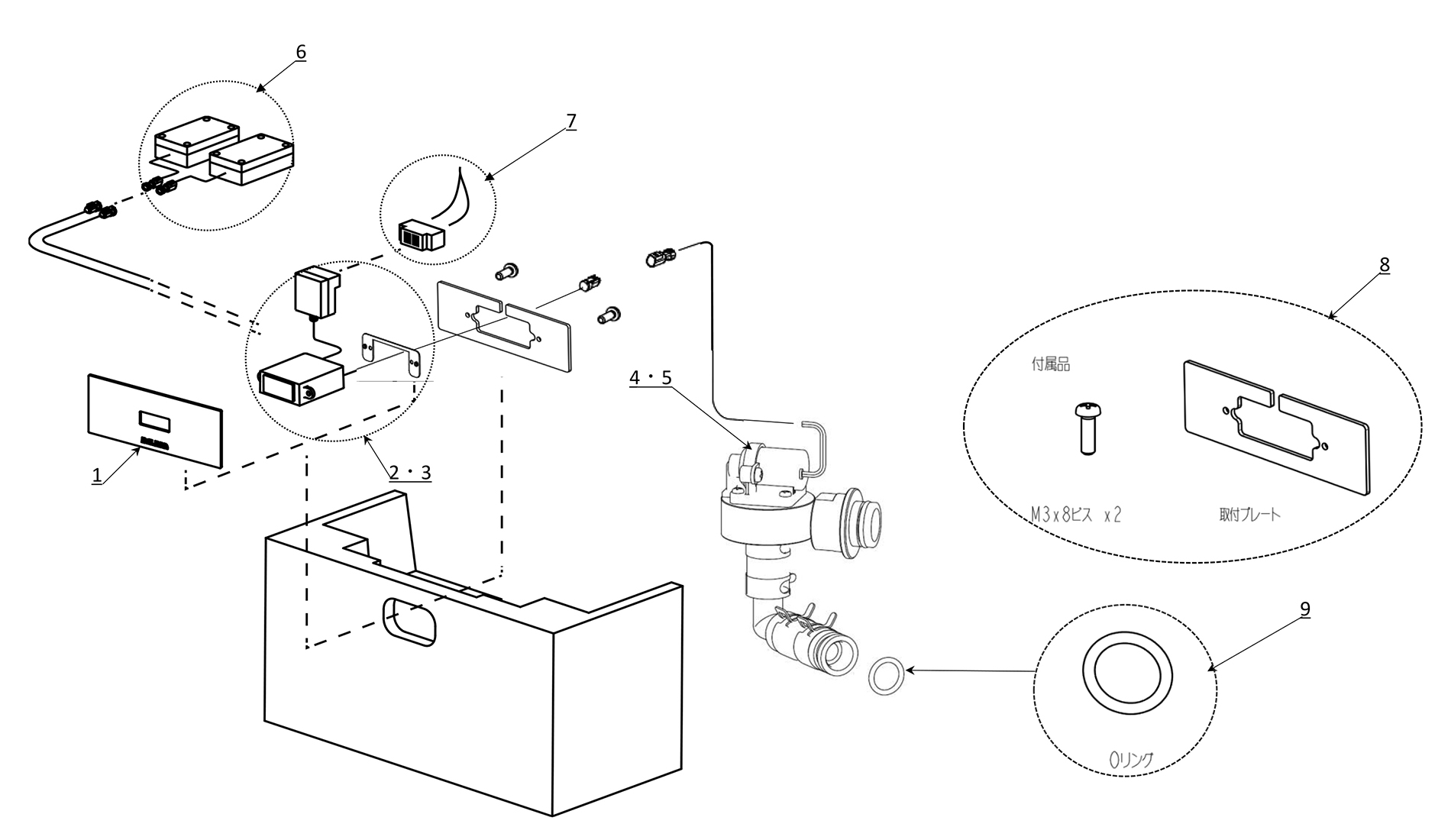

ZK010

1

パネル

ZK002

2

AC式センサ

ZK003

3

DC式センサ

ZK026

4

AC式電磁弁ユニット(RZ-807R)

ZK027

5

DC式電磁弁ユニット(RZ-807RD)

K9511

6

電池ボックス

K9506

7

コンセント

ZK015

8

取付プレート

B400810

9

Oリング　P-10

製品の部品図はこちら

RZ-807R/807RD展開図PDF

ZK010

1

パネル

ZK002

2

AC式センサ(RZ-301・401共通)

ZK003

3

DC式センサ(RZ-301D・401D共通)

ZK011

4

AC式電磁弁ユニット

ZK012

5

DC式電磁弁ユニット

K9511

6

電池ボックス

K9506

7

コンセント

ZK014

8

付属品(プレート・Oリング)

ZK015

9

取付プレート(M3×12ビス 2本)

製品の部品図はこちら

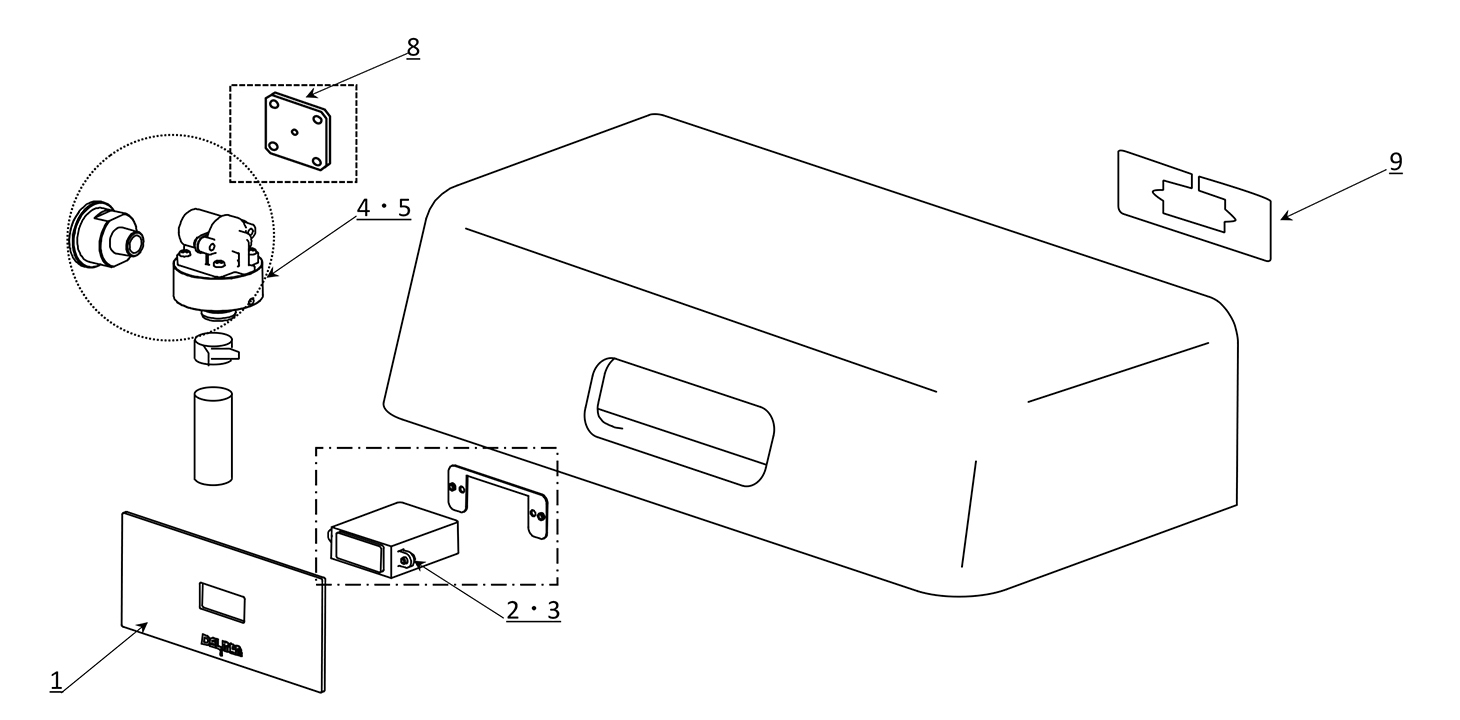

RZ-507/807・RZ- 507D/807D展開図PDF

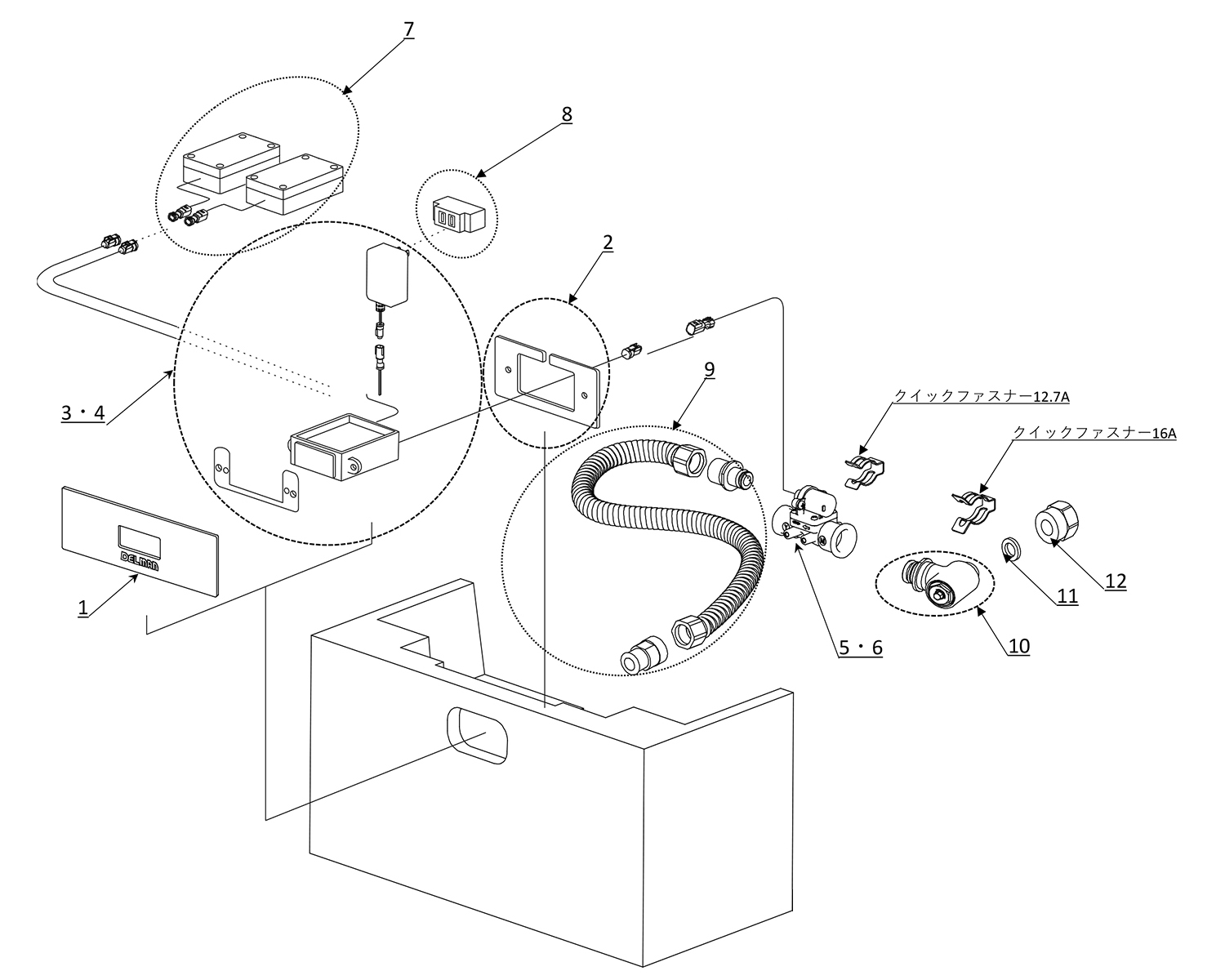

ZK020

1

パネル(RZ-506/RZ-506D)

ZK022

2

取付プレート(RZ-506/RZ-506D)

ZK023

3

RZ-506センサ(AC式)

ZK024

4

RZ-506Dセンサ(DC式)

ZK004

5

AC式電磁弁ユニット(RZ-301・401共通)

ZK005

6

DC式電磁弁ユニット(RZ-301D・401D共通)

K9511

7

電池ボックス

K9506

8

コンセント

ZK018

9

フレキシブルパイプ

ZK019

10

止水栓ユニット(パッキン付き)

ZK021

11

止水栓用パッキン

ZK025

12

平行ブッシング

製品の部品図はこちら

RZ-506/506D展開図PDF

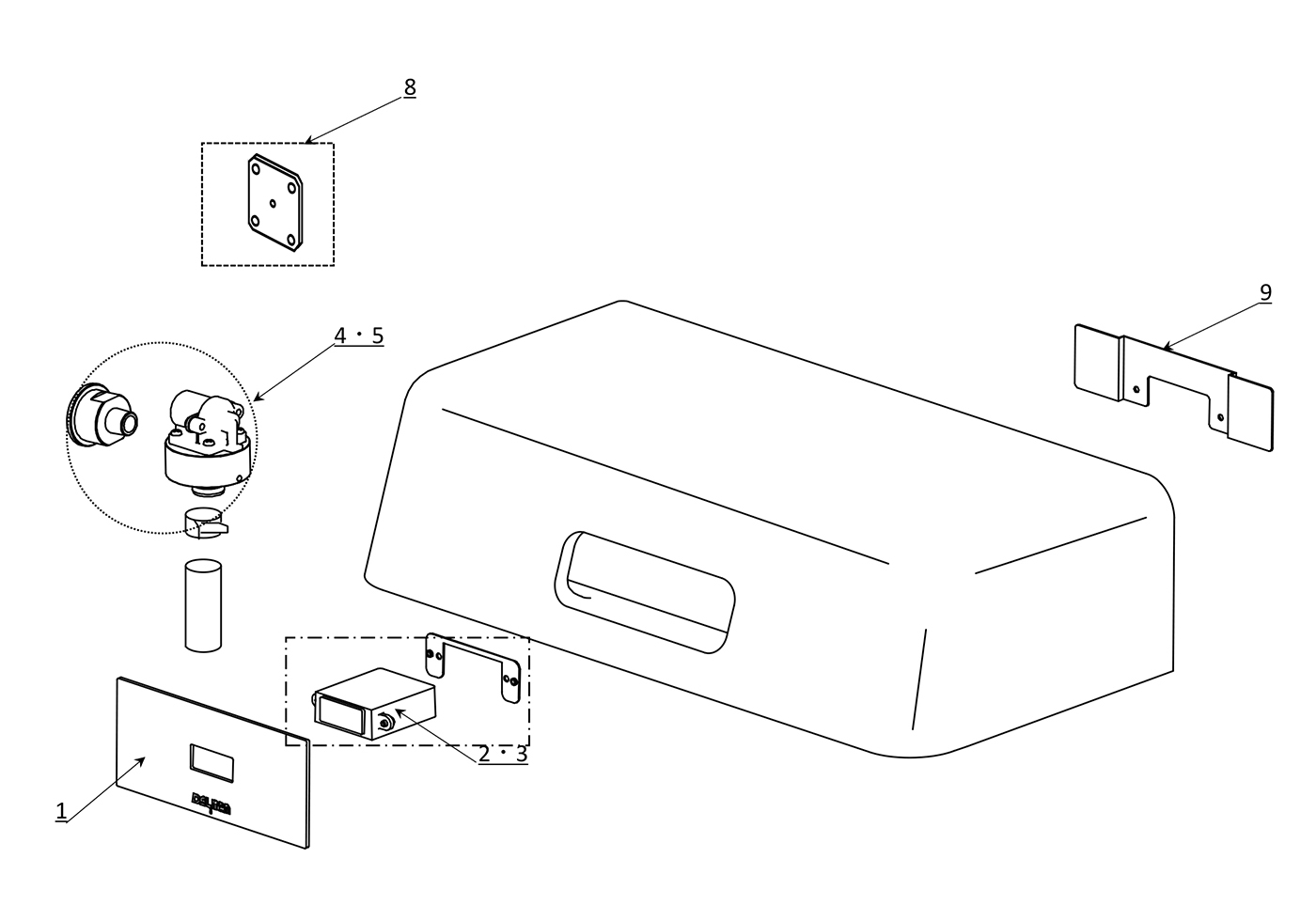

ZK010

1

パネル

ZK002

2

AC式センサ(RZ-301・401共通)

ZK003

3

DC式センサ(RZ-301D･401D共通

ZK011

4

AC式電磁弁ユニット

ZK012

5

DC式電磁弁ユニット

K9511

6

電池ボックス

K9506

7

コンセント

ZK014

8

付属品(プレート・Oリング)

ZK013

9

取付プレート(M3×12ビス 2本)

製品の部品図はこちら

RZ-505・802/RZ-505D・802D展開図PDF

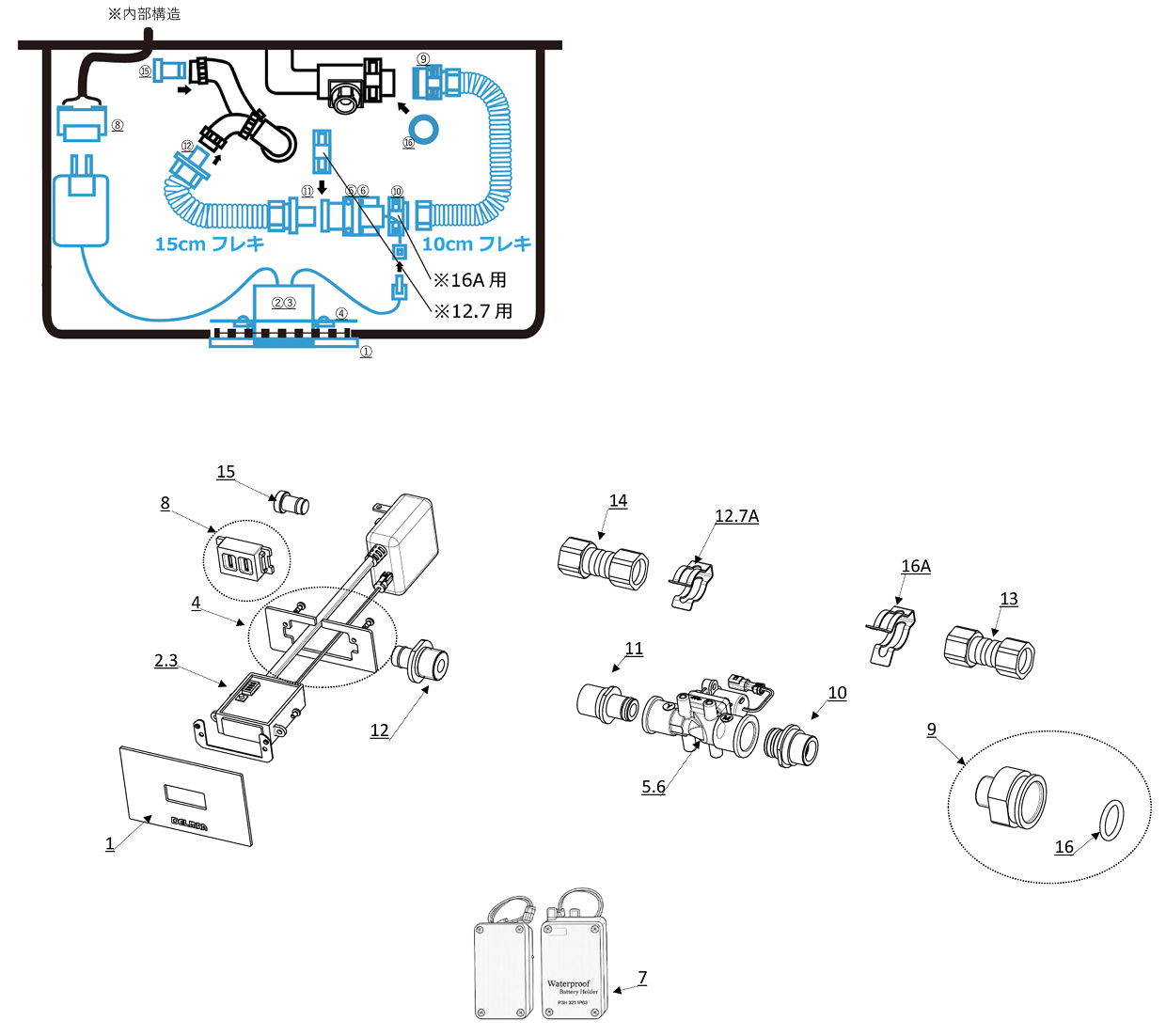

ZK033

1

パネル(RZ-620・RZ-620J)

ZK034

2

AC式センサ(RZ-620・RZ-620J)

ZK035

3

DC式センサ(RZ-620・RZ-620J)

ZK028

4

センサパネル取付プレート(M3×8ビス2)

ZK004

5

AC式電磁弁ユニット(B700073 電磁弁 IMV)

ZK005

6

DC式電磁弁ユニット(B700133電磁弁 HS-72)

K9511

7

電池ボックス

K9506

8

コンセント

ZK036

9

給水側フレキ接手(Oリング付)

ZK029

10

一次側電磁弁接手

ZK030

11

二次側電磁弁接手

ZK037

12

二次側ホースバンド接手

ZK038

15

止水キャップ

ZK039

16

給水接手用Oリング

製品の部品図はこちら

RZ-620J/620JD展開図PDF

ZK033

1

パネル(B910851)

ZK028

2

取付プレート(M3×8ビス2)

ZK034

3

AC式センサ(RZ-620)

ZK035

4

DC式センサ(RZ-620D)

ZK004

5

AC式電磁弁ユニット

ZK005

6

DC式電磁弁ユニット

K9511

7

電池ボックス

K9506

8

コンセント

ZK029

9

給水側継手A

ZK030

10

電磁弁継手B

ZK031

11

接続部品継手C(付属品ツマミネジ・スライド金具)

B400550

12

Oリング AS568-114

製品の部品図はこちら

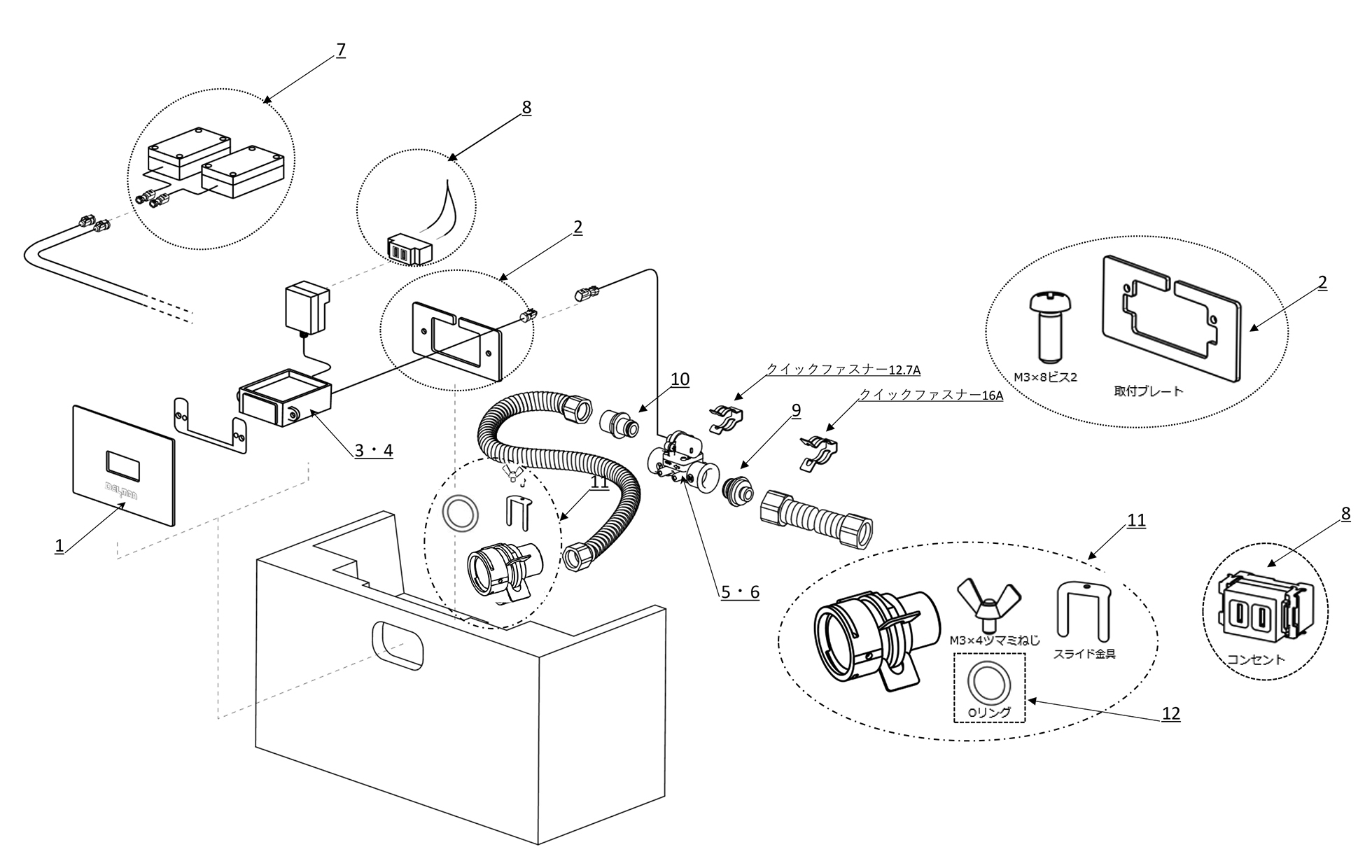

RZ-620/620D展開図PDF

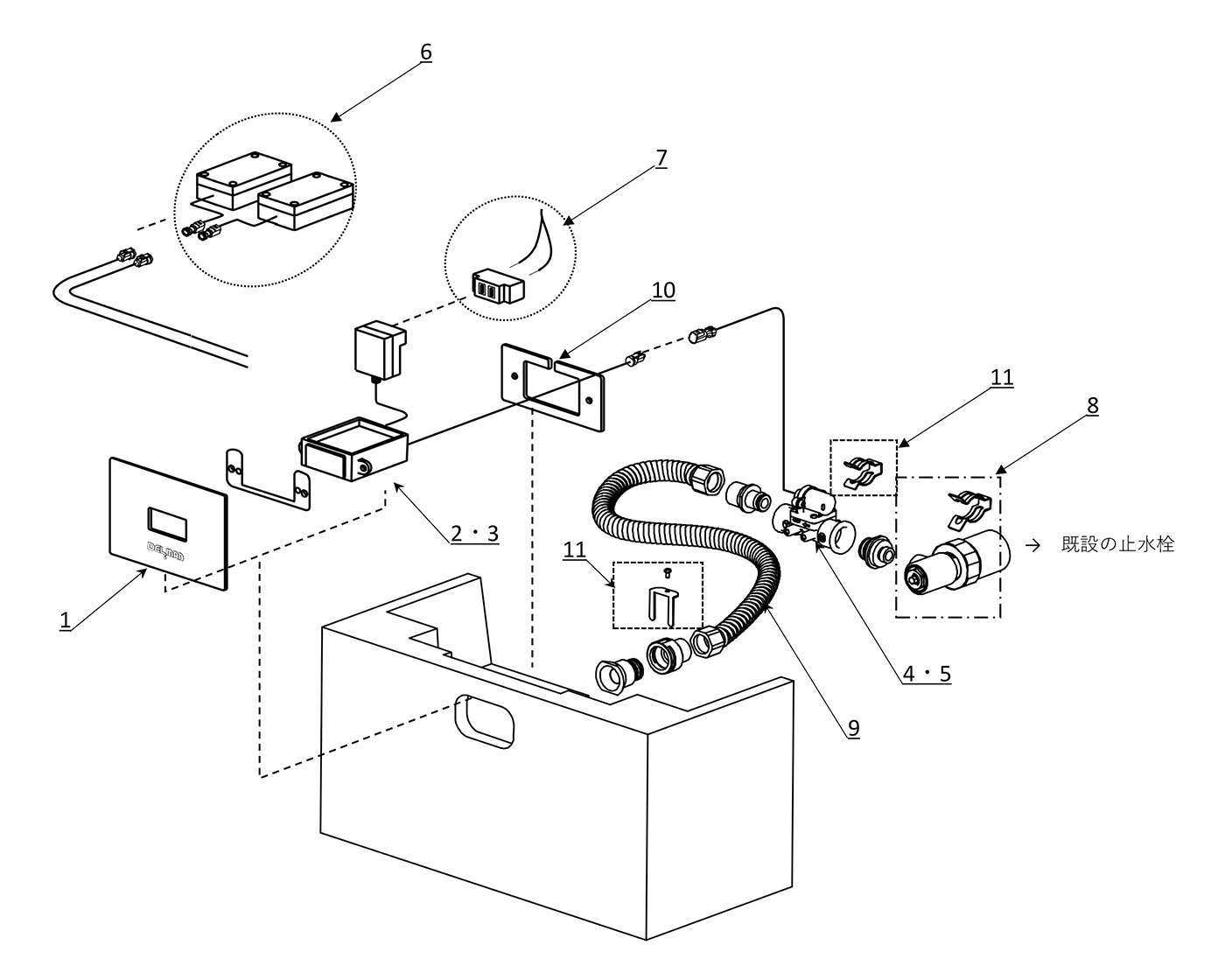

ZK001

1

パネル

ZK002

2

AC式センサ(RZ-301・401)

ZK003

3

DC式センサ(RZ-301D・401D)

ZK004

4

AC式電磁弁ユニット(RZ-301・401)

ZK005

5

DC式電磁弁ユニット(RZ-301D・401D)

K9511

6

電池ボックス

K9506

7

コンセント

ZK006

8

止水栓(止水栓用パッキン)

ZK007

9

フレキシブルパイプ

ZK008

10

取付ブレート(M3×12ビス 2本)

ZK009

11

付属品(スライド金具・M3×4ビス 1本・Oリング・クイックファスナー)

製品の部品図はこちら

RZ-301・401/301D・401D展開図PDF
