VF-5S | 自動水栓

【AC100V式】衛生管理の
エキスパート

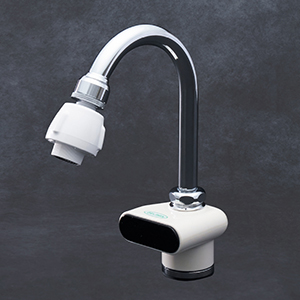

VF-5S

スワンパイプ型でゆったり手洗い。
肘まで洗える自動水栓です。

製品の特長

衛生管理のエキスパート!
スワンパイプ型通常感知方式

01.スワンパイプ型でゆったり手洗い

病院から飲食店、厨房まであらゆる場面で活躍します。
肘まで洗えるモデルです。

02.泡沫とシャワーの切り替え方式

吐水口を回して、泡沫吐水かシャワー吐水に切り替え可能です。

03.吐水方向は調節可能

全方向に約20°の範囲内で、吐水方向を調節できます。

04.通常センサ感知式&AC電源式

通常の自動水栓と同様にセンサが感知し吐水。AC100V式専用モデルのため、コンセントが設置された場所でご使用ください。

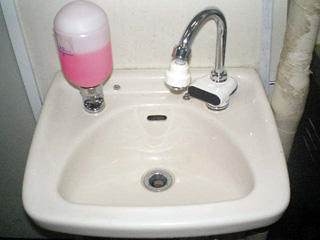

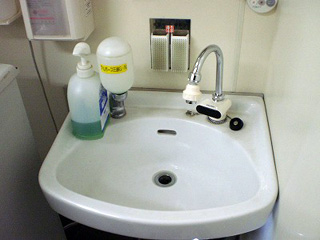

設置例

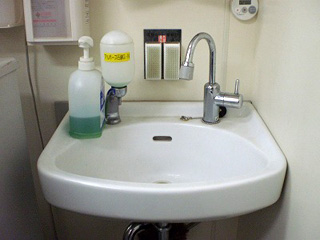

Before

After

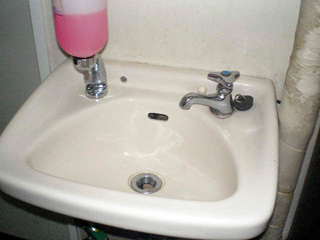

Before

After

ラインナップ

品番 仕様 価格 図面 取説
VF-5S(単水栓) AC100V式・シャワー/泡沫 切替式 60,000円 PDFDXF PDF
VF-5SX(混合栓付) AC100V式・シャワー/泡沫 切替式 91,000円 PDFDXF PDF

製品仕様

VF-5Sシリーズ
電源 AC100V±10%(50/60Hz)
消費電力 1W以下
電池寿命
接続ネジ寸法 G1/2
耐圧 1.75MPa 1分間
使用圧力範囲 0.05~0.75MPa
使用温度範囲 1~50℃以内
使用水温範囲 1~50℃以内
使用流体 上水(氷結、ゴミ等の異物の混入がないこと)
LED表示 ◆通常時(待機時)→赤色LED点灯
◆動作時(吐水時)→赤色LED点灯
◆異常検知時→赤色LED点滅

電池寿命は、パナソニック製エボルタ乾電池を使用し、温度環境を20℃として計算した場合の目安であり、ご使用環境等により変動することがあります。また、パナソニック製エボルタ乾電池以外のものをご使用の場合は、同環境で約5年となります。なお、交換する電池は必ず同一メーカーのもので新品4本をご使用下さい。

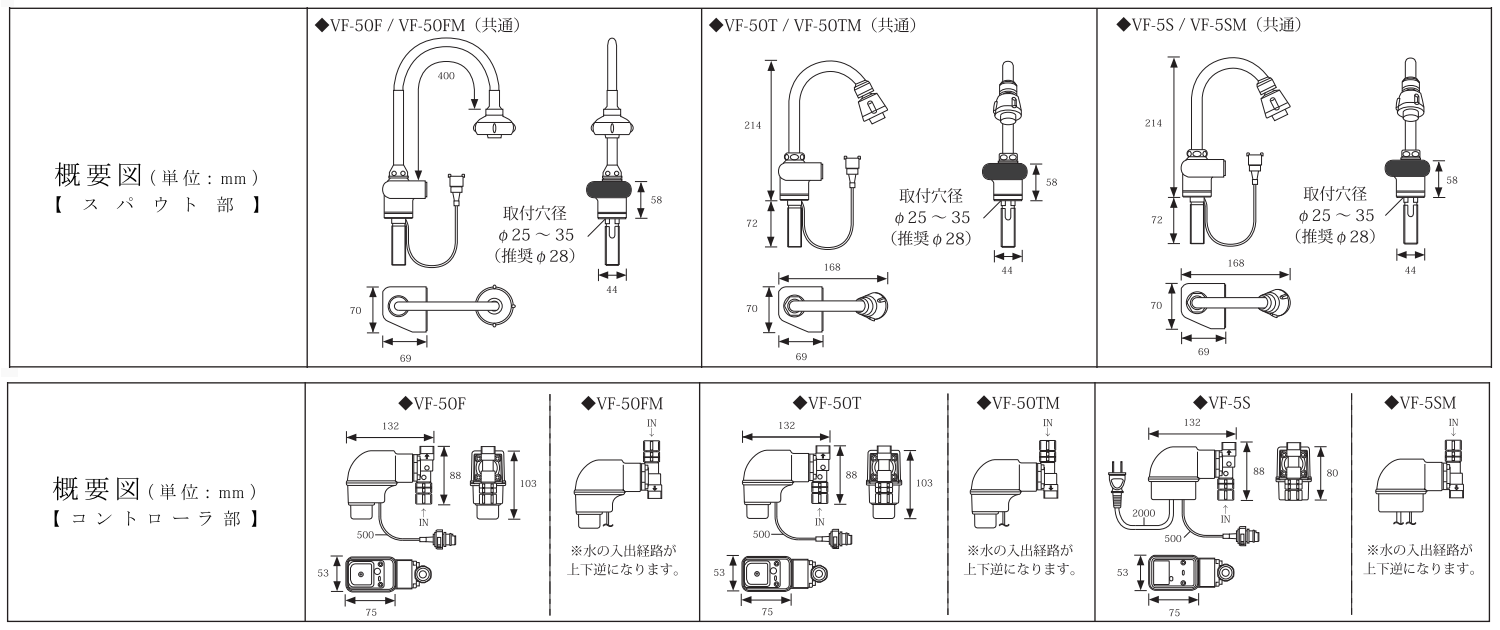

概要図

取扱について

  • 01.使い方

    水(湯)を出す

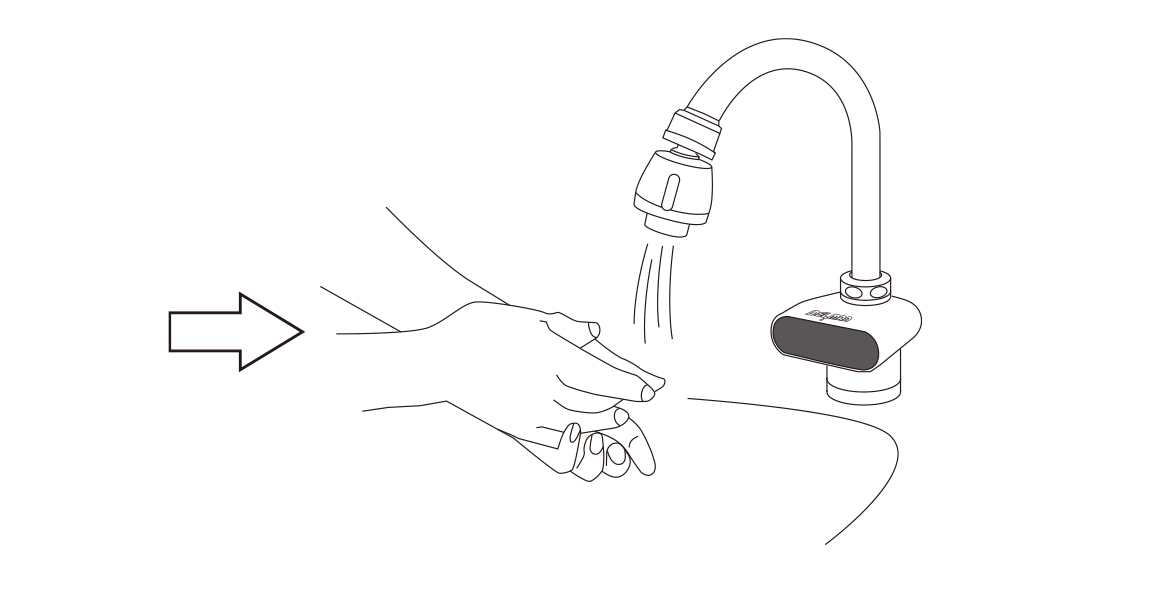

    自動(センサ)

    吐水口の下に手を近づけると、センサが感知して水が出ます。
    手を遠ざけると止水します。

    1. 30秒以上連続で感知した場合は、オートストップ機能により、いったん止水します。
    2. 正常に動作しない場合は、「05.トラブル対処方法」をご確認ください。
    3. コップや歯ブラシなど透明なものや細いもの、またはゴム手袋など濃い色のものに対しては、センサの反応が低下する場合があります。

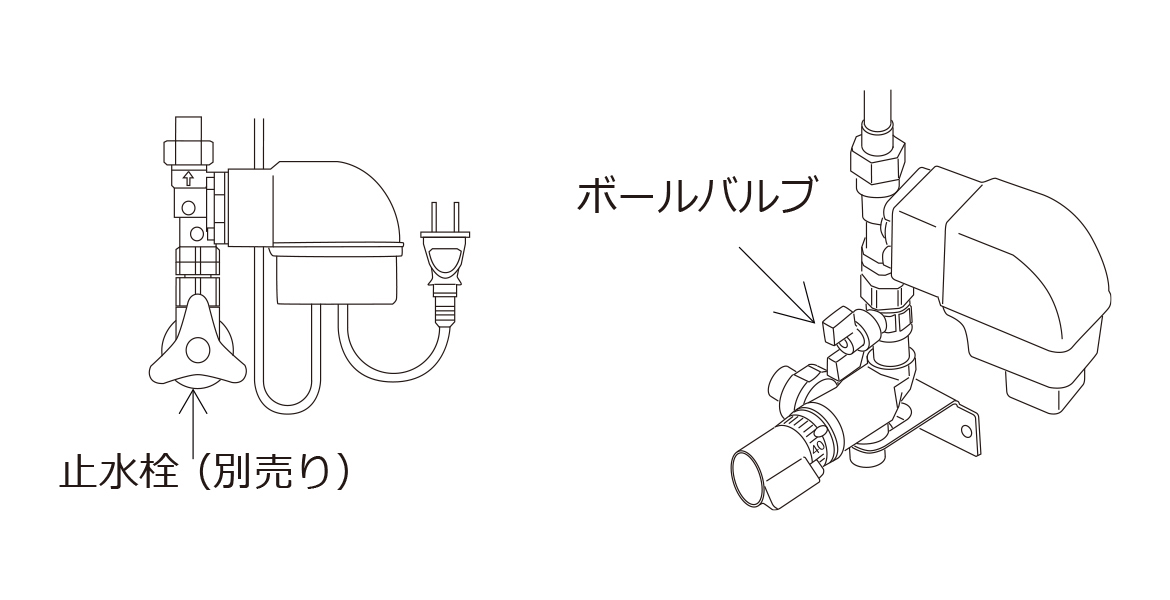

    02.流量の調節

    止水栓やボールバルブの開閉で調節することができます。流量調節及びメンテナンス用に、コントローラの直前に必ず止水栓もしくはボールバルブ(いずれも別売り)を設置してください(VF-5SXには付属)。

  • 03.吐水口の機能

    ご使用用途に応じて、吐水方向の調節及びシャワー吐水と泡沫吐水の切替えが可能です。

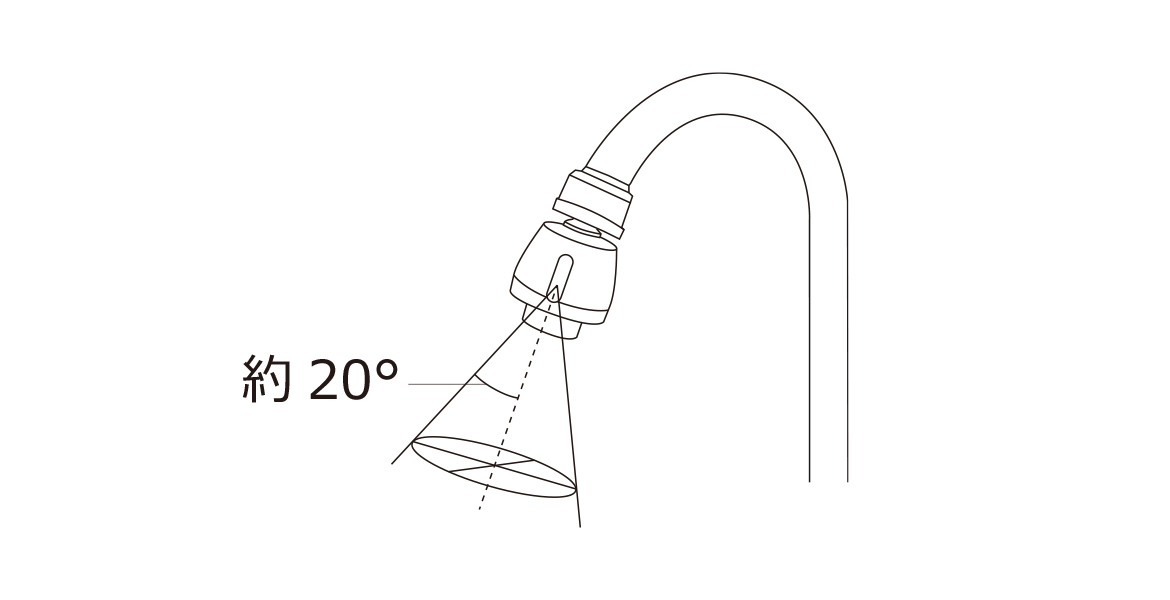

    吐水方向の調節

    全方向に約20°の範囲内で、吐水方向を調節することができます。

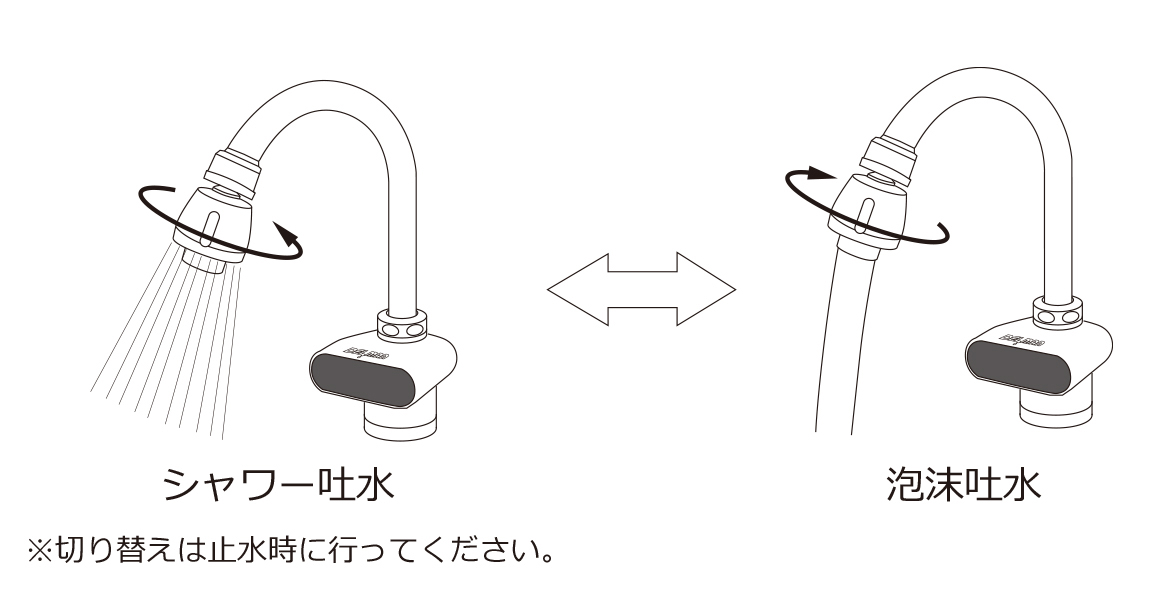

    シャワー吐水と泡沫吐水の切り替え

    上から見て反時計回りに吐水口を回すとシャワー吐水に、時計回りに吐水口を回すと泡沫吐水に切り替わります。

    1. 切り替えは止水時に行ってください。

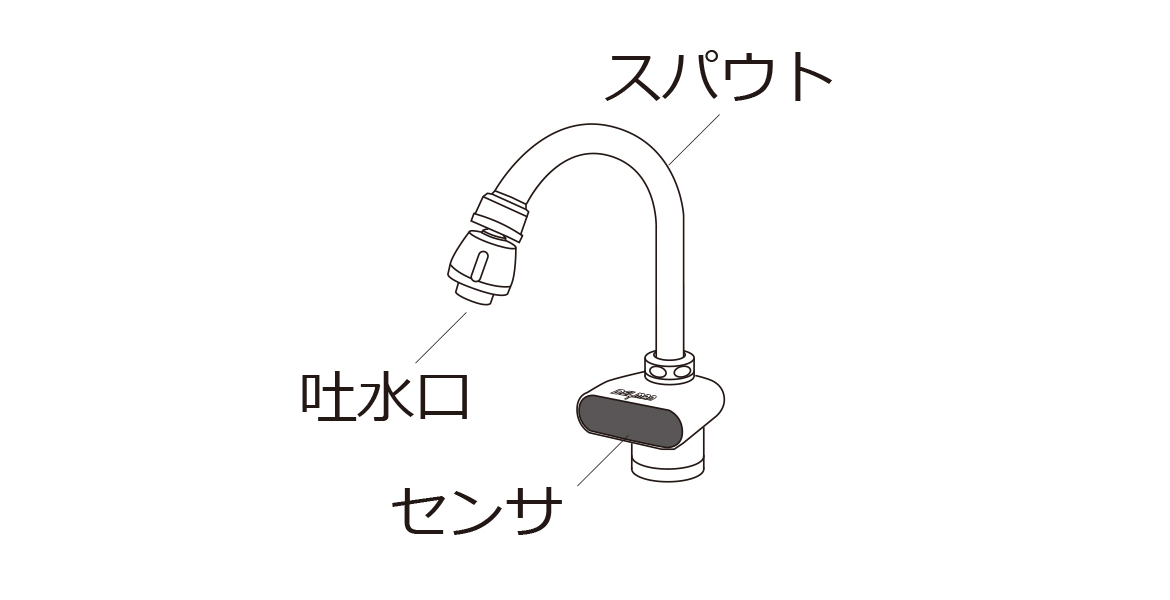

  • 04.お手入れ方法

    スパウトのお手入れ

    メッキ部品の光沢を保つよう、柔らかい布などで磨いてください。 (ワックスで磨くと輝きが持続します。)

    センサのお手入れ

    週に1〜2回程度、センサの表面を柔らかい布などで拭いてください。 汚れがひどい時は中性洗剤を薄め、布などに含ませて拭き取ってください。 次に水を含ませた布をよく絞って洗剤を拭き取り、最後に乾拭きしてください。

    吐水口の清掃

    吐水口が詰まると水の出る量が減少し、十分な機能が発揮されません。 1ヶ月に1回程度、ブラシ等で清掃してください。

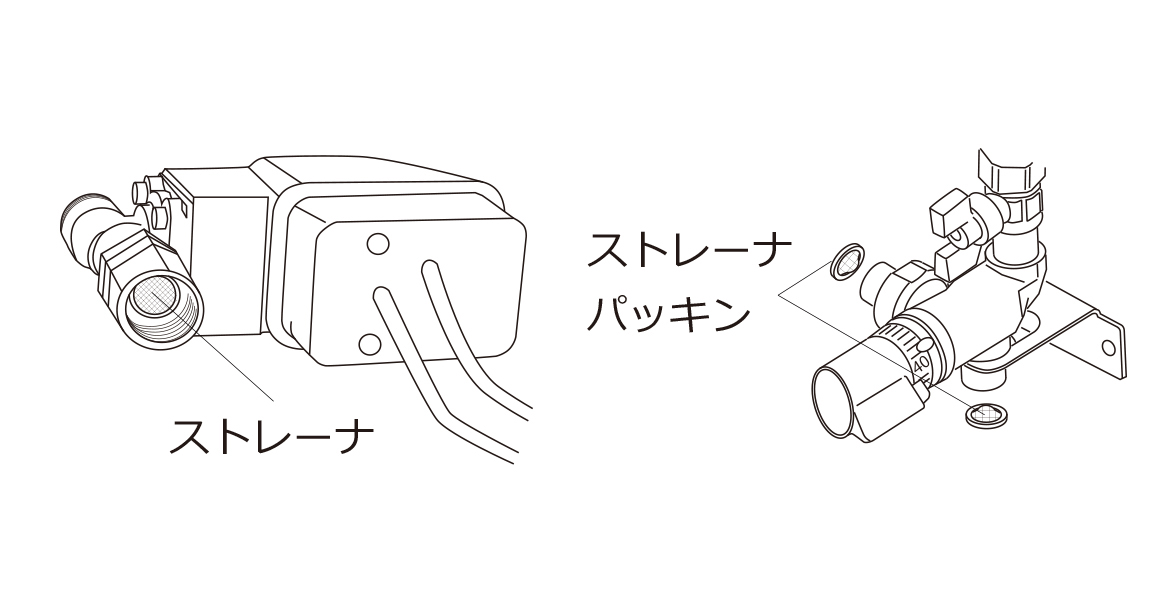

    ストレーナの清掃

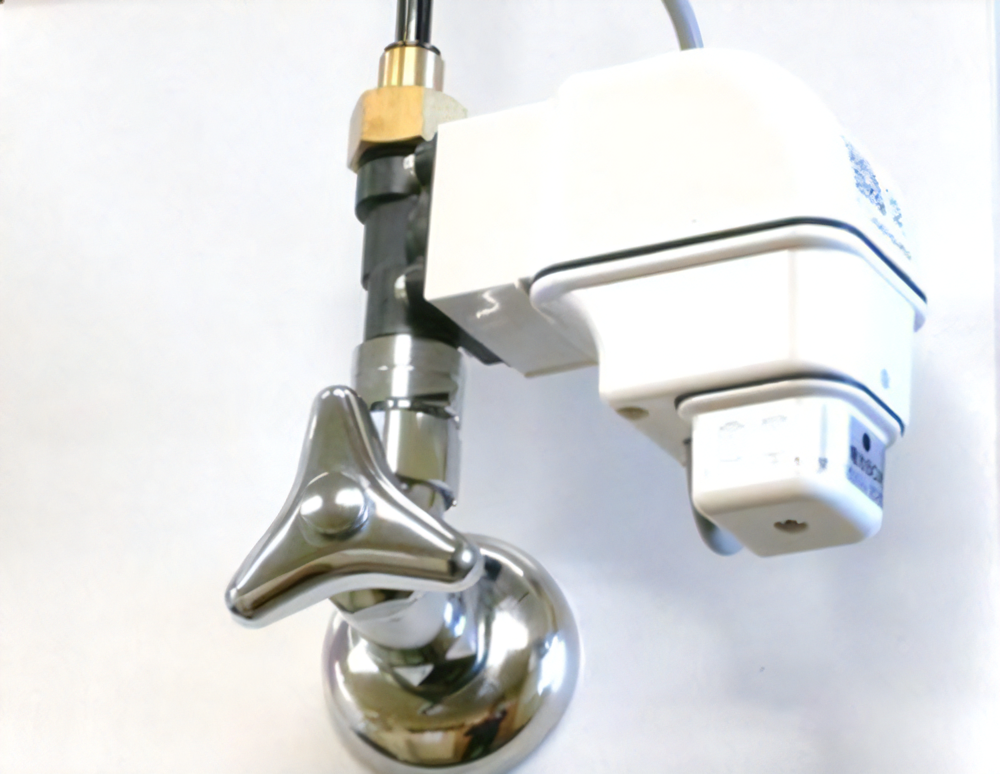

    コントローラの給水側にストレーナ(混合栓の直前にはストレーナパッキン)が設けられており、内部への異物の侵入を防いでおりますが、ここに異物が堆積すると、水の出る量が減少し充分な機能が発揮されません。
    1年に1回程度、モンキーレンチで両ナットユニオン(金属部)を取外し、ブラシ等でストレーナを清掃してください。

  • 05.トラブル対処方法

    水が出ない

    ストレーナのゴミ詰まり ストレーナの清掃をしてください。
    電源未供給  コンセントを確認してください。
    止水栓が閉じている 止水栓を開放してください。
    センサの汚れ センサ部を清掃してください。

    水がチョロチョロとしか出ない

    ストレーナのゴミ詰まり ストレーナの清掃をしてください。
    吐水口の汚れ・詰まり 吐水口を清掃してください。
    止水栓が開いていない 止水栓を開放してください。
    本管の水量が少ない コントローラを取外し、本管の水量を確認してください。
  • 05.トラブル対処方法

    水が止まらない

    センサの汚れ センサ部を清掃してください。
    センサに異物の付着 センサ部を清掃してください。
    センサ感度 センサ距離を再設定してください。

    水が止まらない(チョロチョロ)

    電磁弁内のゴミ詰まり 電磁弁内に異物(ゴミ等)が侵入している可能性があります。弊社へご連絡ください。

    LEDが点滅している

    異常検知警告 障害物を除去してください。

    上記方法で改善されない場合やご不明な点は、弊社サービス窓口へご連絡ください。
